Описание захвата для биг-бегов на JCB 531–70 AG
Нами был получен запрос на проектирование и изготовление грузозахватного приспособления грузоподъёмностью 3000 кг для работы с биг-бэгами на телескопическом погрузчике JCB 531–70 AG с системой крепления Q-Fit.
Исходные данные из заявки:
Вес груза — 3000 килограмм.
Тип груза: биг-беги.
Необходим захват для биг-бегов на телескопический погрузчик JCB 531–70 AG.

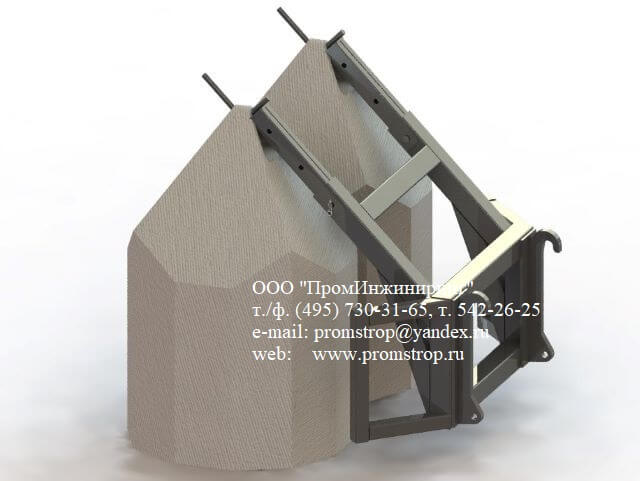

Мы разработали и изготовили захват опорный ЗО-2Б 3,0т 1,1м JCB Q-Fit, который полностью соответствует требованиям заказчика.
Конструкция и особенности

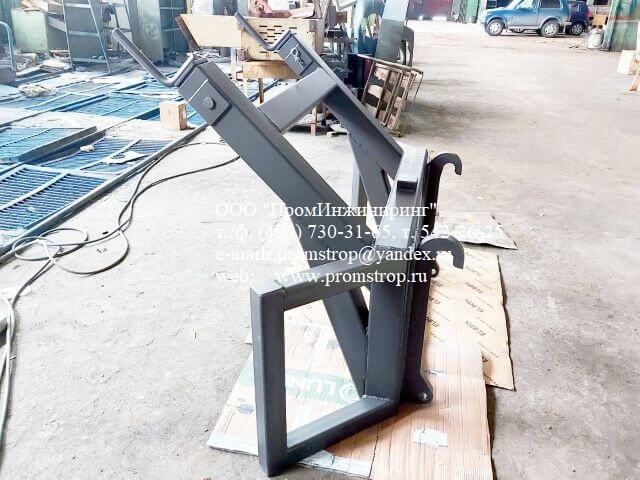

Захват опорный ЗО-2Б 3,0т 1,1м JCB Q-Fit 2021 состоит из следующих основных узлов:
- Неподвижный корпус — монтируется на каретку фронтального погрузчика. Представляет собой пространственную сварную конструкцию из профильного и листового металла.
- Устройство сопряжения Q-Fit — выполнено в виде двух вертикальных крюков, имеющих форму, размеры и расположение, необходимые для установки на погрузчик JCB.
- Две наклонные направляющие — предназначены для установки выдвижных стрел. Вблизи внешнего края направляющих выполнены сквозные отверстия для фиксации.
- Две выдвижные стрелы — установлены в направляющих, фиксируются быстросъёмным шкворнем через три сквозных отверстия для изменения вылета.
- Два крюка из стали круглого сечения — предназначены для захвата биг-бегов и мягких контейнеров.
Конструкция обеспечивает надёжную фиксацию груза и позволяет быстро регулировать вылет под размер биг-бэгов.
Технические характеристики
| Модель | Захват опорный ЗО-2Б 3,0т 1,1м JCB Q-Fit (индивидуальный заказ) |
| Тип изделия | Захват для биг-бегов, навесное оборудование погрузчика |
| Грузоподъёмность | 3000 кг |
| Масса захвата | 270 кг |
| Тип крепления | Q-Fit (JCB) |
| Максимальный вылет | 1,1 м (регулируется по трём положениям) |
| Количество захватных крюков | 2 (под биг-бэги) |
| Материал | сталь Ст3, антикоррозийное покрытие |
| Совместимость | JCB 531–70 AG (телескопический погрузчик) |
| Год выпуска | 2021 |
| Изготовитель | ООО «ПромИнжиниринг», г. Москва |
Гарантия: 12 месяцев. Изделие сертифицировано и соответствует ТР ТС 010/2011.
Преимущества захвата ЗО-2Б для JCB
- ✅ Специально спроектирован под систему Q-Fit погрузчиков JCB — точная посадка без люфтов.
- ✅ Регулируемый вылет — возможность адаптации под разные размеры биг-бэгов (до 1,1 м).
- ✅ Быстросъёмные шкворни — монтаж/демонтаж занимает менее 5 минут.
- ✅ Высокая грузоподъёмность (3000 кг) — позволяет работать с тяжёлыми мягкими контейнерами.
- ✅ Прочная сварная конструкция — рассчитана на интенсивную эксплуатацию.
- ✅ Изготовление под заказ — можем адаптировать захват под вашу модель погрузчика.
Как заказать изготовление захвата для биг-бегов
Мы изготавливаем захваты для биг-бэгов под любые модели погрузчиков, включая JCB, Doosan, Toyota, Komatsu и другие. Для получения коммерческого предложения свяжитесь с нами:
- 📞 +7 (925) 542-26-25
- 📧 promstrop@yandex.ru
- 📍 г. Москва, Полесский проезд, д. 16, стр. 1, помещ. 36/1/2
Срок изготовления — от 10 до 14 рабочих дней. Возможно срочное изготовление.
Примечание: изделие изготовлено по индивидуальному заказу. Компания ПромИнжиниринг проектирует и изготавливает захваты для биг-бегов под конкретные модели погрузчиков и условия эксплуатации.
