Паллетные ворота как модуль безопасной загрузки складского мезонина

Откидные поворотные ворота.

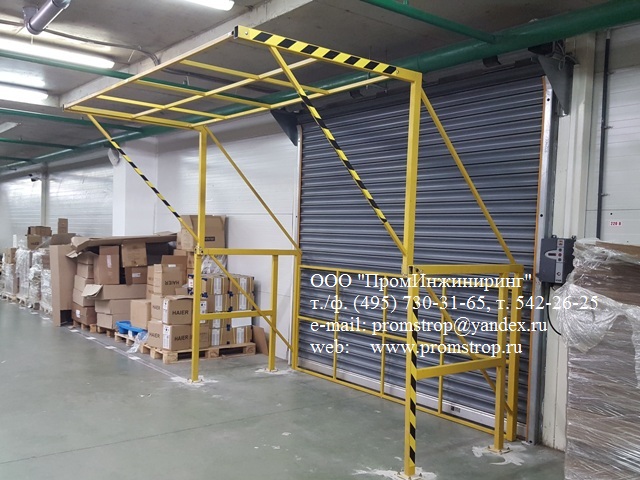

Паллетное ограждение как модуль безопасной загрузки складского мезонина.

  • Паллетные ворота для складского мезонина (ограждение паллетное) также называют модулем безопасной загрузки мезонина.

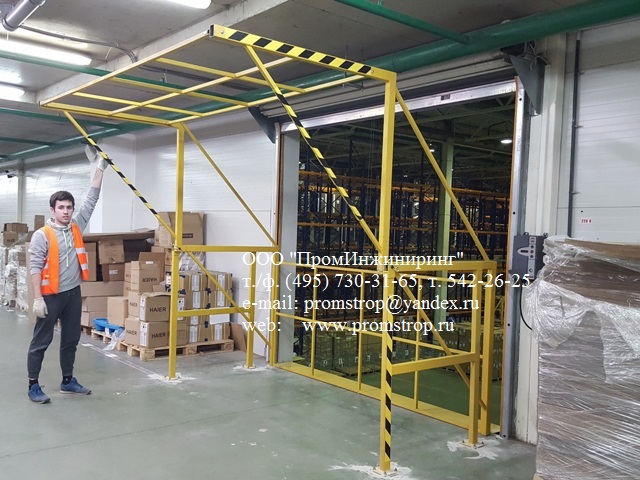

  • Это изделие представляет собой ограждение качельного принципа работы и служит в качестве модуля безопасности для персонала, работающего на мезонине в зоне загрузки/выгрузки товаров.
  • Для персонала, который находится на складском мезонине, доступ в опасную зону постоянно закрыт, при этом для открытия и закрытия качельных ворот человеку не нужно приближаться к краю мезонина, так как все операции по управлению положением ворот производятся внутри мезонина на удалении от его края.
  • В качестве примера конструкции паллетных ворот показано исполнение типа Ограждение паллетное ПВ 3,0 х 2,6.

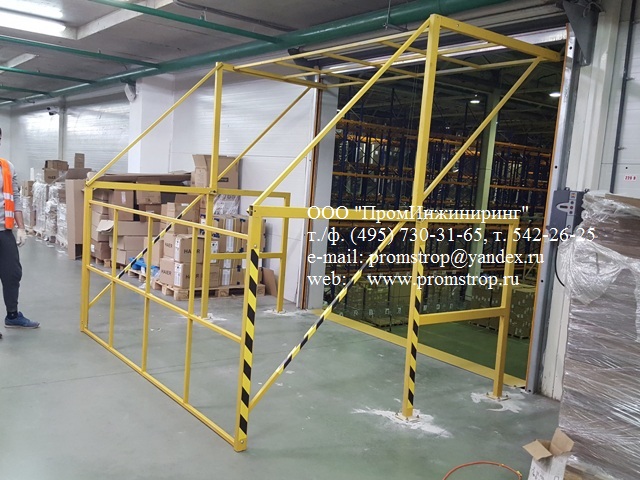

  • В процессе работы паллетное ограждение может находиться в дух состояниях: - открыто для персонала, - закрыто для персонала.
  • Состояние открыто для персонала используется для доступа персонала к зоне внутри паллетного ограждения для выполнения погрузочно-разгрузочных работ без опасности падения с высоты.
  • Состояние закрыто для персонала используется для исключения доступа персонала к зоне внутри ограждения. В этом состоянии возможна загрузка зоны внутри ограждения погрузочной техникой, расположенной под мезонином.
  • Для перевода ограждения из одного положения в другое используется усилие рабочего, приложенное к одной из двух рукояток. Нахождение рабочего внутри ограждения в процессе перевода его из одного положения в другое - запрещено.
  • Паллетные ворота имеет разборную конструкцию, легко транспортируются и монтируются. При необходимости могут быть разобраны и переустановлены в другом месте или на другом складе.

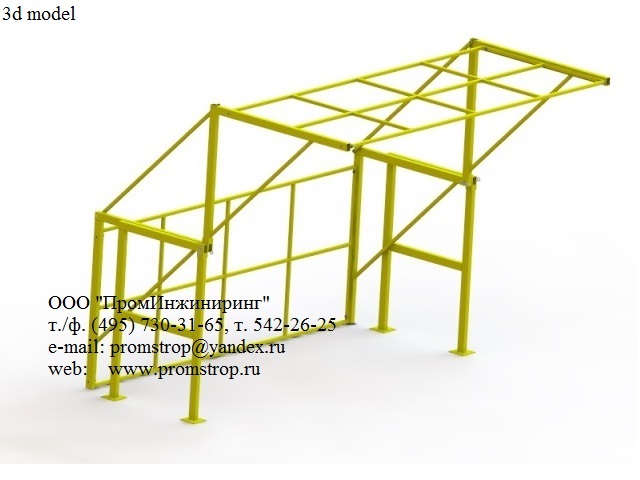

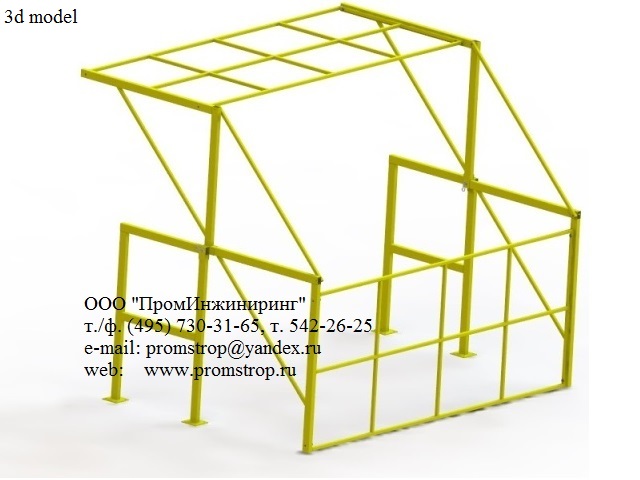

  • Паллетное ограждение состоит из двух вертикальных стоек, совмещенных с бортовым ограждением, прикрепленных к полу складского мезонина, подвижных тяг и двух подвижных ворот.
  • Фиксация паллетных ворот в каждом из двух крайних положений обеспечивается автоматически - это особенность конструкции - за счёт смещения центра тяжести подвижных частей изделия и не требует дополнительной фиксации.
  • Для предотвращения повреждения опорной поверхности (пола) складского мезонина нижняя часть подвижных ворот оснащена мягкими опорами.

Типовые конструкции паллетных ворот

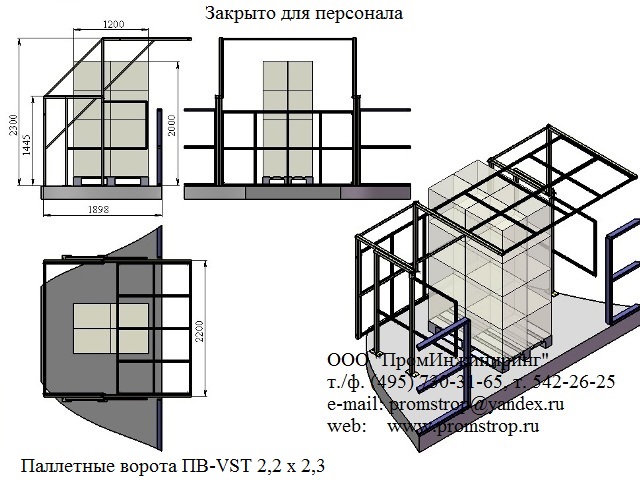

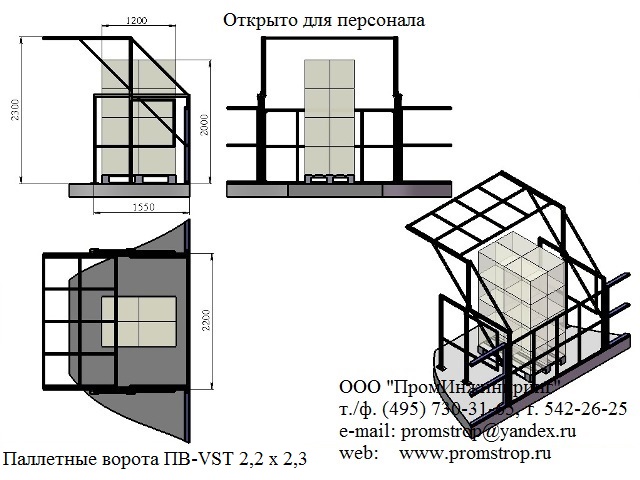

Паллетные ворота ПВ-VST 2,2 х 2,3

Паллетные ворота ПВ-VST 2,2 х 2,3
Паллетные ворота ПВ-VST 2,2 х 2,3

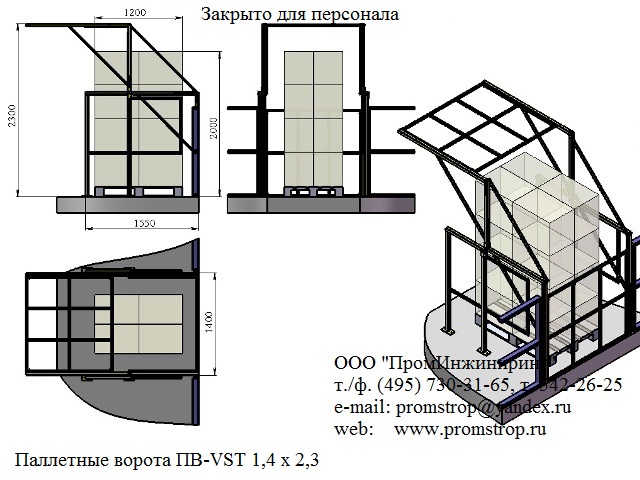

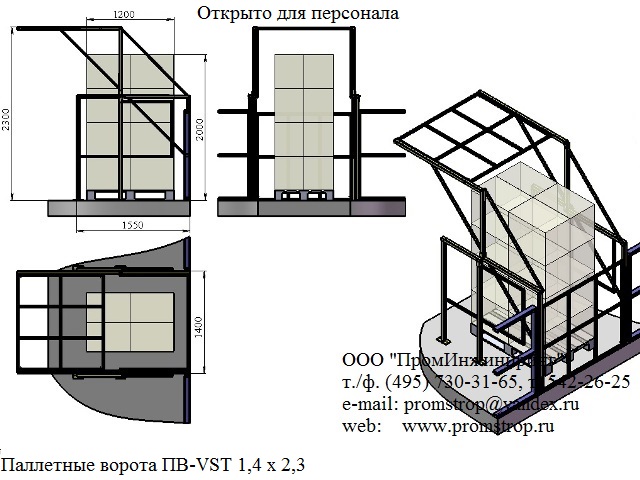

Паллетные ворота ПВ-VST 1,4 х 2,3

Паллетные ворота ПВ-VST 1,4 х 2,3
Паллетные ворота ПВ-VST 1,4 х 2,3


Монтаж типовых паллетных ворот (шлюз безопасности).

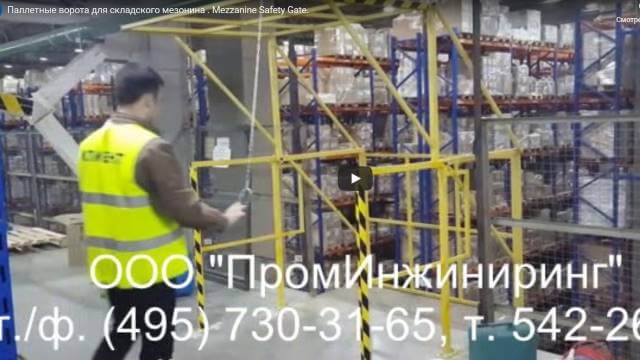

Смотрите видео работы наших паллетных ворот ПВ-VST 1,72 х 2,2 после монтажа на объекте заказчика.

Выполнен монтаж модуля безопасной загрузки типа Ограждение паллетное ПВ-VST 1,72 х 2,2 на один паллет в существующий проем в металлическом ограждении мезонина вместо распашной калитки размером по ширине 1750мм.
В месте установки МБЗ имеются ограничения по высоте, так как над мезонином проложен пожарный трубопровод, трубы которого расположены на высоте 2250мм от поверхности мола.
Эти ограничения по ширине проема и по высоте и определили размеры изготовленных паллетных ворот.

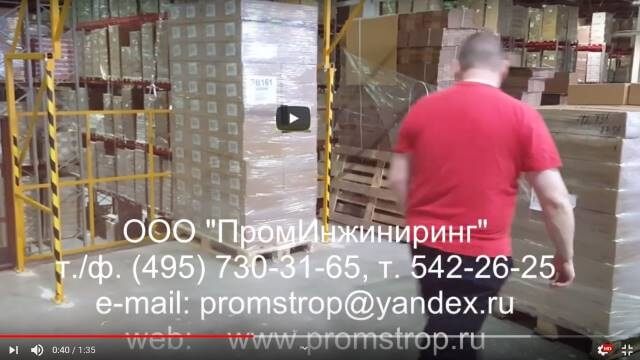

Смотрите видео работы паллетных ворот для модуля безопасной загрузки мезонина для двух паллет ПВ-VST 2,35 х 2,7 после монтажа на объекте заказчика.

Выполнен монтаж на складском мезонине модуля безопасной загрузки поддонов для двух паллет в существующее металлическое ограждение мезонина вместо существовавшей до этого распашной калитки.
Особенности работы заказчика заключаются в обработке паллет высотой до 2,3м.
Сразу после выполнения нашей бригадой монтажа продолжилась работа сотрудников заказчика на мезонине, но уже в условиях работающего модуля безопасной загрузки поддонов.
Первые впечатления персонала от работы в новых условиях соблюдения норм безопасности - нормально.

Особенность паллетных ворот заключается в том, что они не требуют новых специальных навыков от персонала для работы и нет необходимости переучивать людей. Все происходит естественно и однозначно. Именно поэтому сразу после выполнения монтажа модуля безопасной загрузки паллет (МБЗ) работа персонала продолжилась без заминки.

На снятом нами видео видны все основные типовые операции, выполняемые при перемещении поддонов с грузом с первого этажа на мезонин и обратно с использованием шлюза безопасности.
  • Состояние паллетных ворот «открыто для персонала» - проводятся работы с МБЗ на мезонином этаже:
    1. паллеты с грузом вывозятся ручной гидравлической тележкой из внутреннего пространства МБЗ в помещение на мезонине для обработки или хранения,
    2. паллеты с грузом завозятся ручной гидравлической тележкой во внутреннее пространство МБЗ с территории помещения на мезонине для дальнейшего перемещения на первый этаж.
  • Состояние паллетных ворот «закрыто для персонала» - проводятся работы с МБЗ с нижнего этажа:
    1. паллеты с грузом перемещаются с первого этажа на мезонин во внутреннее пространство МБЗ с помощью вилочного погрузчика, работающего на первом этаже («подъем паллет»),
    2. паллеты с грузом перемещаются вниз на первый этаж из внутреннего пространства МБЗ с помощью вилочного погрузчика, работающего на первом этаже («опускание паллет»).

  • Монтаж паллетных ворот на бетонное основание в проем металлического ограждения мезонина был выполнен за 3 часа.

Специальные конструкции паллетных ворот

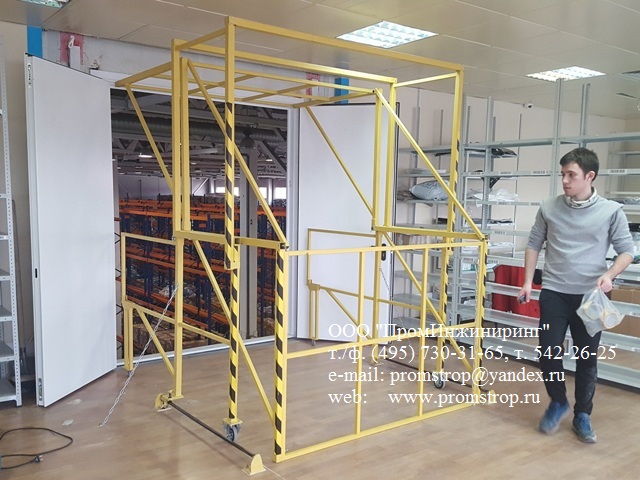

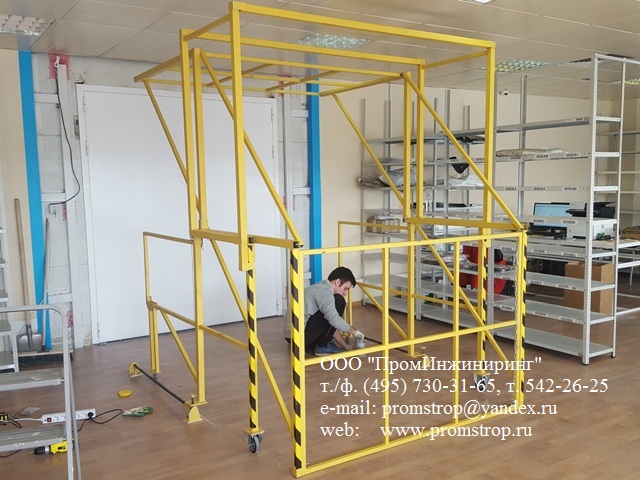

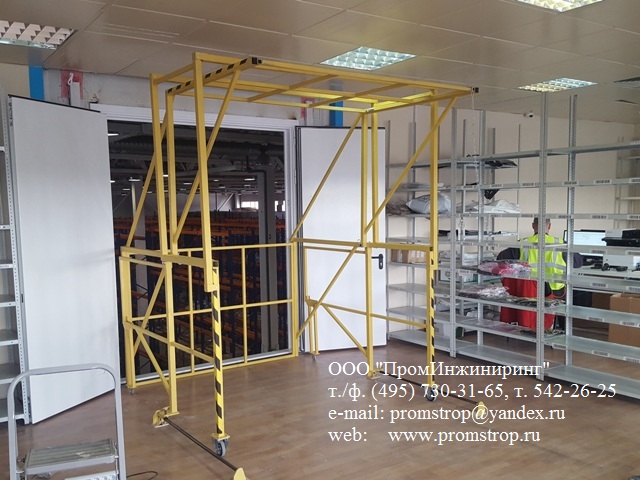

Мобильное паллетное ограждение ПВ-VST-М 1,9 х 2,4

Мобильное паллетное ограждение ПВ-VST-М 1,9 х 2,4
Мобильное паллетное ограждение ПВ-VST-М 1,9 х 2,4
Мобильное паллетное ограждение ПВ-VST-М 1,9 х 2,4


Монтаж мобильных паллетных ворот.

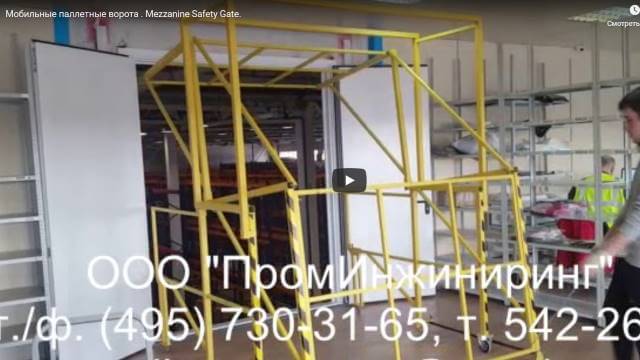

Смотрите видео работы наших мобильных паллетных ворот после монтажа на объекте заказчика.

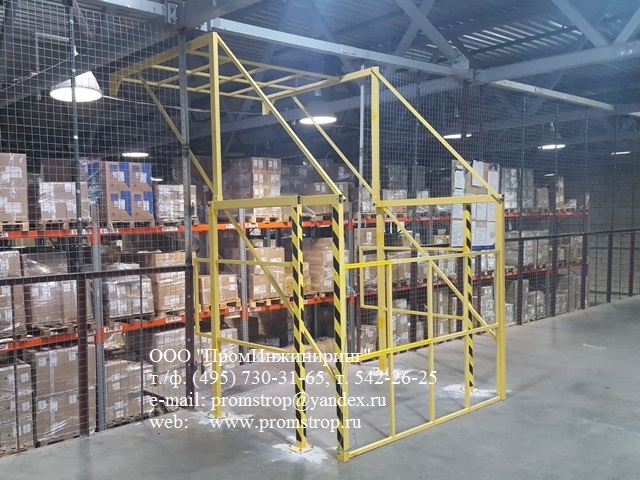

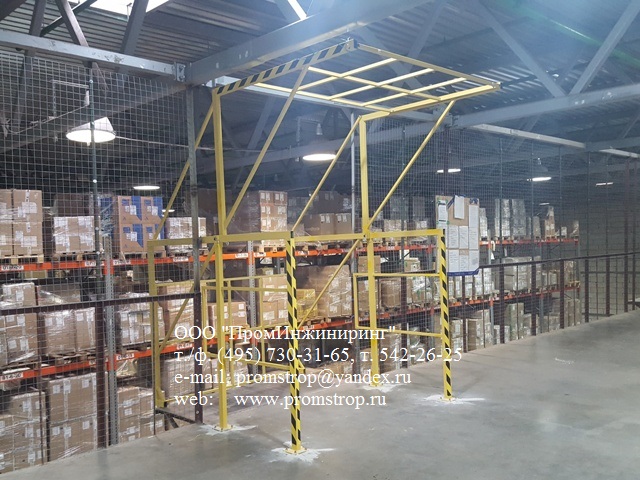

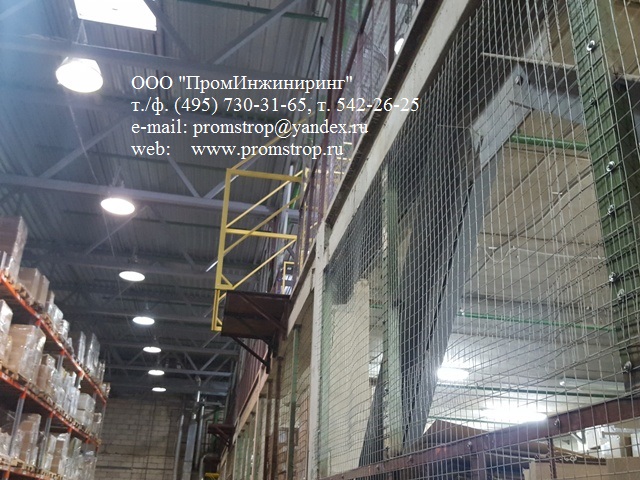

Монтаж паллетных ворот на выносную стационарную площадку мезонина (балкон).

Паллетные ворота ПВ-VST 1,99 х 2,8

Паллетные ворота ПВ-VST 1,99 х 2,8
Паллетные ворота ПВ-VST 1,99 х 2,8
Паллетные ворота ПВ-VST 1,99 х 2,8
