Захват балансирный (ЗПИ) ЗО-ЗР2-7,0т / 500мм
Грузоподъёмность: 7,0 т
Ширина рулона: до 1250 мм
Масса: 115 кг
3 модели · до 7 т · до 1250 мм
Захват парный с балансиром для стали в рулонах
Парные и балансирные захваты ЗПИ для подъёма и перемещения рулонной стали при горизонтальном расположении оси намотки. Модели грузоподъёмностью 3,0–7,0 т, для рулонов шириной до 1250 мм, включая штрипс.
3 модели
до 7 000 кг
ширина до 1250 мм
балансир
ЗПИ
Опубликовано: · Обновлено:
Короткий ответ
Парный захват с балансиром для рулонной стали поднимает рулоны массой до 7 т и шириной до 1250 мм. Конструкция с балансиром уменьшает строительную высоту, а подвижные такелажные скобы позволяют работать с рулонами разных диаметров и штрипсом. Для рулонов до 3 т используйте модель ЗР2-3,0т 0,2х1,25.
Захват для рулонов парный с балансиром — это съёмное грузозахватное устройство для подъёма и перемещения стальной полосы в рулонах при горизонтальном расположении оси намотки. Конструкция включает балансир, такелажные скобы, подъёмные лапы и овальное звено под крюк крана. Балансир снижает строительную высоту захвата и позволяет работать с низкими кран-балками, а перемещение скоб расширяет диапазон размеров рулонов, включая штрипс.
Краткая справка
- Модели: ЗО-ЗР2-7,0т / 500мм; ЗР2-3,0т 0,2х1,25; ЗО-ЗР2-7,0т / 500мм парный.
- Назначение: подъём и перемещение стали в рулонах при горизонтальной оси намотки.
- Грузоподъёмность: 3,0–7,0 т.
- Ширина рулона: до 1250 мм.
- Масса изделий: 115 кг; 50 кг; 5 кг.
- Тип: парный, балансирный, с такелажными скобами и подъёмными лапами.
- Совместимость: крюк крана, кран-балки с малой высотой подъёма.
- Особенность: балансир уменьшает строительную высоту захвата.
- Материал груза: сталь в рулонах, штрипс.
- Цена: по запросу.
Ключевые факты
- 3 модели в линейке.
- 7 000 кг — максимальная масса рулона для моделей ЗО-ЗР2-7,0т / 500мм.
- 3 000 кг — максимальная масса рулона для модели ЗР2-3,0т 0,2х1,25.
- 1250 мм — максимальная ширина рулона.
- 115 кг — масса балансирного захвата ЗО-ЗР2-7,0т / 500мм.
- 50 кг — масса балансирного захвата ЗР2-3,0т 0,2х1,25.
Модельный ряд
Захват балансирный (ЗПИ) ЗО-ЗР2-7,0т / 500мм

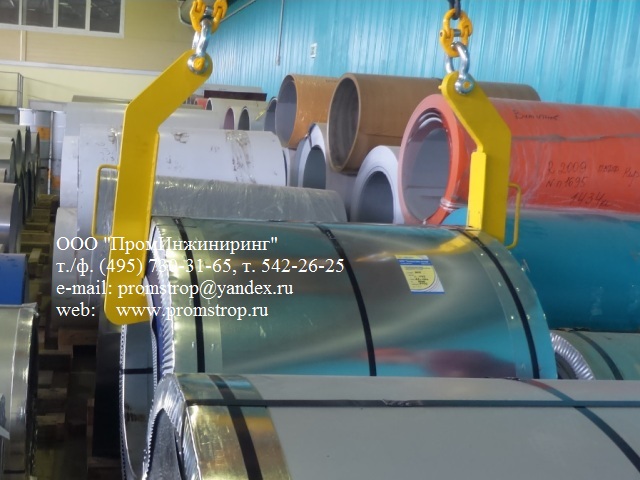

Захват для рулонов балансирный
Примененяется при перемещении рулонной стали.
Захват для рулонов балансирный
Примененяется для строповки металла в рулоне.
Захват для рулонов балансирный
Примененяется для строповки металла в рулоне.
Применяйте Захват балансирный (ЗПИ) ЗО-ЗР2-7,0т / 500мм при работе с рулонами металла шириной до 1250 мм. Захват позволяет перемещать и устанавливать сталь в рулонах при горизонтальном расположении оси намотки.
Захват имеет овальное звено в верхней части корпуса для сопряжения с крюком крана. Применение балансира уменьшает необходимую для работы высоту подъема крюка крана.
- Захват для рулонного металла парный с балансиром представляет собой балансир из листового металла с горизонтально расположенными пазами, которые служат для размещения пальцев верхних такелажных скоб, связанных с подъемными лапами, предназначенными для зацепления рулона металла.
- За счет перемещения верхних скоб траверса может быть использована для перемещения рулонов разных размеров (работа со штрипсами). В средней части балансира с помощью двух такелажных скоб устанавливается овальное звено, предназначенное для зацепления захвата крюком крана. Применение в конструкции захвата балансира уменьшает его строительную высоту, позволяя работать с низкими кран-балками.
Подходит для рулонов шириной до 1250 мм
- Захват может быть использован для перемещения коротких рулонов (штрипс).
Вес поднимаемого рулона до 7 000кг.
Технические характеристики:
- грузоподъемность 7,0тн
- масса 115кг
Захват балансирный (ЗПИ) ЗР2-3,0т 0,2х1,25
Захват для рулонов балансирный
Примененяется при перемещении рулонной стали.
Захват для рулонов балансирный
Примененяется для строповки металла в рулоне.
Захват для рулонов балансирный
Примененяется для строповки металла в рулоне.
Применяйте Захват балансирный (ЗПИ) ЗР2-3,0т 0,2х1,25 при работе с рулонами металла шириной до 1250 мм. Захват позволяет перемещать и устанавливать сталь в рулонах при горизонтальном расположении оси намотки.
Захват имеет овальное звено в верхней части корпуса для сопряжения с крюком крана. Применение балансира уменьшает необходимую для работы высоту подъема крюка крана.
- Конструктивно Захват опорный парный (ЗПИ) ЗР2-3,0т 0,2х1,25 состоит из подвески, двух опорных лап и двух соединительных элементов, соединяющих составные части изделия в одно целое.
- Подвеска захвата представляет собой линейную балку, оснащенную в верхней части овальным звеном для зацепления крюком крана и двумя вертикальными пластинами с отверстием в нижней части для установки пальца такелажной соединительной скобы. В верхней части корпуса опорной лапы выполнено отверстие, которое предназначено для сопряжения с пальцем такелажной соединительной скобы, предназначенной для присоединения опорной лапы к подвеске.
- Нижняя полка опорной лапы, выполненная из стали круглого сечения, служит для опирания груза при подъеме и перемещении.
- Для предотвращения повреждения внутренней поверхности перемещаемого груза нижняя полка опорной лапы оснащена опорной пластиной, имеющей цилиндрическую наружную поверхность.
- Для удобства установки захвата на груз и его перемещения в конструкции изделия предусмотрены ручки.
Подходит для рулонов шириной до 1250 мм
Вес поднимаемого рулона до 3 000кг.
Технические характеристики:
- грузоподъемность 3,0тн
- масса 50кг
Захват парный (ЗПИ) ЗО-ЗР2-7,0т / 500мм
Захват парный для рулонного металла
Парный захват для рулонов
Примененяется при перемещении рулонной стали.
Парный захват для рулонов
Примененяется для строповки металла в рулоне.
Применяйте Захват парный (ЗПИ) ЗО-ЗР2-7,0т / 500мм при работе с рулонами металла шириной до 1250 мм. Захват позволяет перемещать и устанавливать сталь в рулонах при горизонтальном расположении оси намотки.
Захват имеет овальное звено для сопряжения с крюком крана. Применение балансира уменьшает необходимую для работы высоту подъема крюка крана.
- Захват для рулонного металла парный представляет собой цепной строп с двумя ветвями, которые связаны с подъемными лапами, предназначенными для зацепления рулона металла.
- Захват может быть использован для перемещения рулонов разных размеров (работа со штрипсами).
Подходит для рулонов шириной до 1250 мм
- Захват может быть использован для перемещения коротких рулонов (штрипс).
Вес поднимаемого рулона до 7 000кг.
Технические характеристики:
- грузоподъемность 7,0тн
- масса 5кг
Сравнение моделей
| Параметр | ЗО-ЗР2-7,0т / 500мм | ЗР2-3,0т 0,2х1,25 | Парный ЗО-ЗР2-7,0т / 500мм |
|---|---|---|---|
| Грузоподъёмность | 7,0 т | 3,0 т | 7,0 т |
| Ширина рулона | до 1250 мм | до 1250 мм | до 1250 мм |
| Масса изделия | 115 кг | 50 кг | 5 кг |
| Тип | балансирный | балансирный | парный |
| Балансир | есть | есть | нет |
| Штрипс | да | да | да |
| Низкие кран-балки | да | да | ограниченно |
| Конструкция | балансир, скобы, лапы | подвеска, опорные лапы | цепной строп, лапы |
| Цена | по запросу | по запросу | по запросу |
| Овальное звено под крюк крана | есть | есть | есть |
| Опорная пластина лапы (защита кромки) | не указано | есть | не указано |
Технические особенности: рулонная сталь, штрипс, балансир
В захватах для рулонов важны не только грузоподъёмность и ширина, но и строительная высота, тип лап и возможность работать со штрипсом. Если вам нужно поднимать проволоку или катанку, а не рулоны, обратите внимание на клещевые захваты для бухт. Ниже — ключевые термины, которые встречаются в описании моделей.
Рулонная сталь
Стальная полоса, смотанная в рулон. Для захватов важна масса до 7 000 кг и ширина до 1250 мм.
Штрипс
Короткий рулон или полоса. Захват должен позволять перемещать рулоны разных размеров за счёт подвижных скоб.
Балансир
Элемент из листового металла с пазами. Снижает строительную высоту и помогает работать с низкими кран-балками.
Такелажная скоба
Соединяет верхние элементы с подъёмными лапами. Позволяет перенастраивать захват под разные рулоны.
Опорная лапа
Нижняя рабочая часть захвата. Опирается на рулон; для защиты кромки может иметь опорную пластину.
Ось намотки
Ось рулона. Захваты на странице применяются при горизонтальном расположении оси намотки.
Инспекция и браковка захвата для рулонов
Захват — съёмное грузозахватное оборудование. Он подлежит регулярной инспекции согласно ГОСТ и ФНП (Приказ Ростехнадзора № 461).
Периодичность осмотров
| Тип ГЗП | Периодичность |
|---|---|
| Захват для рулонов | Ежемесячно |
| Стропы текстильные | Каждые 10 дней |
| Траверсы | Ежемесячно |
| Ежесменный осмотр | Перед сменой |
Что проверяют при инспекции
- Целостность сварных швов.
- Состояние подвижных элементов и такелажных скоб.
- Износ накладок — не более 2 мм.
- Износ проушины — не более 10%.
- Отсутствие трещин и деформаций лап.
- Наличие маркировки и читаемость данных.
- Работу овального звена под крюк крана.
Почему не стоит делать захват для рулонов своими руками
- Нет расчёта на прочность. Ошибка в сечении металла или сварном шве может привести к разрушению под нагрузкой.
- Нет сертификации. Самодельное ГЗП не имеет паспорта и декларации, что создаёт риск при проверке.
- Ответственность за травмы. При аварии ответственность ложится на изготовителя и эксплуатирующую организацию.
- Отказ в гарантии и страховке. Самодельное оборудование не даёт гарантий по промышленной безопасности.
Что будет, если сделать захват самостоятельно
- Риск №1: разрушение сварного шва. Без расчёта и контроля шва рулон может упасть.
- Риск №2: неверная геометрия лап. Изделие не обеспечит устойчивый захват рулона.
- Риск №3: отсутствие маркировки. Проверяющий не допустит ГЗП к работе.
- Риск №4: экономия мнимая. Стоимость расчёта, металла, сварки, покраски и испытаний — по запросу; серийное сертифицированное изделие обычно выгоднее с учётом документов и гарантии.
Библиотека возражений
Мы проанализировали частые сомнения клиентов и подготовили аргументированные ответы.
1
❌ «Дорого, самодельный справится»
✅ Наше решение: самодельный захват не имеет паспорта и декларации. Сертифицированное изделие на 7 т снимает риск простоя и штрафов при проверке.
2
❌ «Нужна только одна модель — зачем каталог»
✅ Наше решение: в линейке 3 модели: до 3 т и до 7 т. Это позволяет подобрать захват под рулон, не переплачивая за лишнюю грузоподъёмность.
3
❌ «Не подойдёт под низкую кран-балку»
✅ Наше решение: балансирные модели уменьшают строительную высоту и рассчитаны на работу с низкими кран-балками.
4
❌ «Работаем только с короткими рулонами»
✅ Наше решение: захваты можно использовать для штрипса за счёт перемещения верхних скоб и конструкции лап.
5
❌ «Нужен нестандартный размер»
✅ Наше решение: изготовим захват другой грузоподъёмности, конструкции или размеров под ваши рулоны шириной до 1250 мм и более.
2004
год основания
3
модели на странице
7 т
максимальная нагрузка
1250 мм
ширина рулона
Часто задаваемые вопросы
Чем парный захват отличается от балансирного?
Парный захват использует цепной строп с двумя ветвями и подъёмными лапами, а балансирный — листовой балансир с пазами и такелажными скобами. Балансирный вариант уменьшает строительную высоту и позволяет работать с низкими кран-балками.
Какой вес рулона выдерживает захват?
Модели ЗО-ЗР2-7,0т / 500мм рассчитаны на рулон до 7 000 кг, модель ЗР2-3,0т 0,2х1,25 — до 3 000 кг.
Подходит ли захват для штрипса?
Да. За счёт перемещения верхних скоб и конструкции лап захват можно использовать для коротких рулонов — штрипса.
Какая максимальная ширина рулона?
Все три модели на странице подходят для рулонов шириной до 1250 мм.
Как заказать захват другой грузоподъёмности?
Свяжитесь со специалистами по телефону +7 925 542-26-25 или по почте promstrop@yandex.ru. Мы согласуем конструкцию, размеры и грузоподъёмность.
Нужна ли регулярная инспекция захвата?
Да. Съёмное грузозахватное оборудование подлежит регулярному осмотру и браковке. Результаты фиксируются в журнале учёта СГЗП.
Похожие вопросы
Можно ли использовать захват для рулонов разного диаметра?
Да. В балансирных моделях за счёт горизонтальных пазов и перемещения верхних такелажных скоб можно работать с рулонами разных размеров, включая штрипс.
Что даёт балансир в конструкции?
Балансир уменьшает строительную высоту захвата. Это позволяет использовать его с низкими кран-балками и уменьшает необходимую высоту подъёма крюка крана.
Есть ли защита кромки рулона?
В модели ЗР2-3,0т 0,2х1,25 нижняя полка опорной лапы оснащена опорной пластиной с цилиндрической наружной поверхностью для предотвращения повреждения внутренней поверхности груза.
Какой захват выбрать для рулона до 3 т?
Для рулонов до 3 000 кг и шириной до 1250 мм подойдёт балансирный захват ЗР2-3,0т 0,2х1,25.
Чем отличаются захваты для рулонов от захватов для бухт?
Захваты для рулонов (ЗПИ) работают с широкой полосой металла (ширина до 1250 мм), а захваты для бухт предназначены для проволоки, катанки и арматуры (диаметр 350–1500 мм). Для подъёма бухт используются наружные (ЗКРН) или внутренние (ЗКР) захваты.
