Грузозахватное оборудование · Траверса для поддонов

Пространственная рамная траверса для поддонов

Пространственная рамная траверса (ТПИ) ПК 1,5 т 0,99 м х 0,7 м 2019 с четырьмя крюками для перемещения поддонов с готовой продукцией. Грузоподъёмность — 1,5 т (1500 кг). Масса — 38 кг. Четыре чалочных крюка типа 320А на скобах СИ 1,0 т SAK10P. Изготовление по ТЗ, доставка по РФ.

Позвонить Написать Все траверсы
★ ТПИ ПК 1,5 т Гарантия 12 мес. Масса 38 кг Декларация ЕАЭС Изготовление от 10 дней

·

Траверса (ТПИ) ПК 1,5 т предназначена для перемещения и погрузки груза на поддоне. Крепление груза к поддону — за четыре чалочных крюка, установленных на такелажных скобах СИ в нижней части пластин подвески.
Пространственная рамная траверса (ТПИ) ПК 1,5 т 0,99 м х 0,7 м 2019 — грузозахватное приспособление с четырьмя чалочными крюками для перемещения поддонов с готовой продукцией. Грузоподъёмность — 1,5 т (1500 кг), габариты — 0,99 × 0,7 × 0,235 м, масса — 38 кг. Рама — сварная пространственная конструкция из профильных труб, состоит из двух продольных балок и двух поперечин. В углах рамы — четыре вертикальные пластины подвески; в нижней части каждой — такелажная скоба СИ 1,0 т SAK10P с чалочным крюком типа 320А грузоподъёмностью 2 т.

Описание и особенности конструкции

По запросу технической службы заказчика его конструкторский отдел разработал проект траверсы, который и был отправлен нам для определения возможности ее изготовления.

Эскиз траверсы для поддонов, предложенный заказчиком

После изучения предлагаемой к изготовлению траверсы нами были выявлены возможности изменения конструкции траверсы для большего удобства работы с ней и обеспечения ремонтопригодности траверсы.

Главный недостаток предложенной конструкции в нетехнологичном применении стандартного овального звена, которое планировали приварить к вертикальным стенкам продольных балок траверсы и непонятном способе установки грузового крюка на это звено. Крюк при таком способе монтажа на звено можно поставить только при его разрезании и сварке после надевания крюка.

Кроме того, подобное размещение овальных звеньев приводит к их изгибу под воздействием усилия натяжения ветвей грузового стропа, которым траверса навешивается на крюк грузоподъемного механизма, так как плоскость звеньев не совпадает с плоскостью, в которой располагаются ветви стропа (паука).

Нами было предложено свое конструктивное решение траверсы, лишенное этих недостатков.

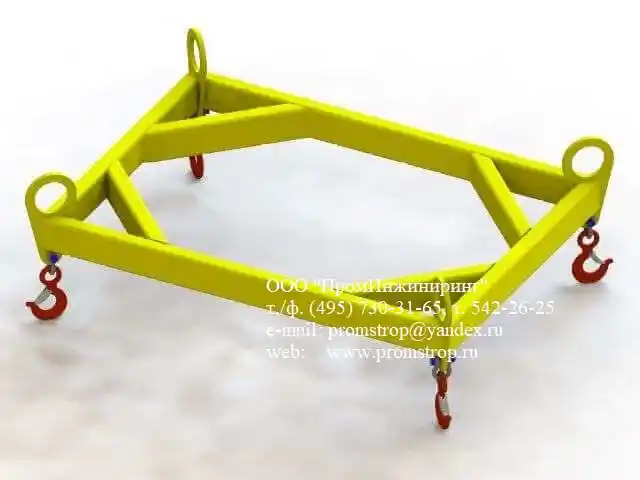

Разработанная конструкция траверсы для поддонов

В итоге мы смогли предложить недорогую, удобную и ремонтопригодную пространственную рамную траверсу.

По опыту эксплуатации спроектированных и изготовленных грузоподъемных траверс известно, что одним из наиболее часто выходящих из строя элементов траверсы является грузовой чалочный крюк. Если корпус крюка служит долго, то предохранительная защелка выходит из строя чаще. Так как в запасные части защелки практически не поставляются, то для восстановления работоспособности траверсы должна быть осуществлена возможность замены входящих в ее состав крюков.

Устройство траверсы

  • Конструктивно траверса (ТПИ) ПК 1,5 т 0,99 м х 0,7 м 2019 состоит из пространственной рамной траверсы.
  • Рама траверсы представляет собой пространственную раму сварной конструкции из профильных труб.
  • Рама траверсы состоит из двух продольных балок и двух поперечин.
  • Для соединения с траверсой строп для зацепления груза и сопряжения с крюком крана служат четыре вертикальные пластины подвески, установленные в углах рамы. В верхней части каждой пластины подвески выполнено отверстие для зацепления крюками грузового стропа с четырьмя ветвями.
  • В нижней части пластины подвески выполнено отверстие для установки такелажной скобы СИ 1,0 т SAK10P с закрепленным на ней чалочным крюком типа 320А грузоподъемностью 2 т для зацепления грузовых строп сопряжения с грузом.

Траверса (ТПИ) ПК 1,5 т 0,99 м х 0,7 м 2019 грузоподъемностью 1500 кг для перемещения поддонов.

Подходит для перемещения и погрузки груза на поддоне.

Технические характеристики

  • Грузоподъёмность1,5 т (1500 кг)
  • Длина0,99 м
  • Ширина0,7 м
  • Высота0,235 м
  • Масса38 кг
  • Тип конструкциипространственная рамная
  • Материал рамыпрофильные трубы
  • Количество крюков4 шт.
  • Тип крюка320А, г/п 2 т
  • Тип скобыСИ 1,0 т SAK10P

По вопросам изготовления траверсы другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:

Написать письмо: promstrop@yandex.ru Позвонить: +7 925 542-26-25

Часто задаваемые вопросы

Какая грузоподъёмность у траверсы ПК 1,5 т?

Грузоподъёмность траверсы (ТПИ) ПК 1,5 т — 1500 кг. Траверса предназначена для перемещения поддонов с готовой продукцией.

Какие габариты у траверсы ПК 1,5 т?

Габариты траверсы — 0,99 м (длина) × 0,7 м (ширина) × 0,235 м (высота).

Какая масса траверсы ПК 1,5 т?

Масса траверсы (ТПИ) ПК 1,5 т 0,99 м × 0,7 м 2019 составляет 38 кг.

Из чего состоит рама траверсы?

Рама траверсы — пространственная сварная конструкция из профильных труб, состоящая из двух продольных балок и двух поперечин.

Какие крюки используются на траверсе?

Применяются четыре чалочных крюка типа 320А грузоподъёмностью 2 т, закреплённые на такелажных скобах СИ 1,0 т SAK10P. Крюки установлены в нижней части пластин подвески, что обеспечивает возможность их замены при выходе из строя предохранительной защёлки.

Какие скобы используются на траверсе?

Используются такелажные скобы СИ 1,0 т SAK10P. Скоба устанавливается в нижнее отверстие пластины подвески и служит для закрепления чалочного крюка.

Для чего применяется траверса ПК 1,5 т?

Траверса (ТПИ) ПК 1,5 т применяется для перемещения и погрузки груза на поддоне, в том числе для перемещения поддонов с готовой продукцией.

Люди также спрашивают

Что означает ТПИ в наименовании траверсы?

ТПИ — Траверса Пространственная Изделие; в обиходе расшифровывается как Траверса ПромИнжиниринг. Так обозначают класс пространственных рамных траверс нашего производства.

Что означает СИ в обозначении скобы?

СИ — скоба такелажная омегообразная (Ω-образной формы). Применяется для присоединения грузового стропа к балке траверсы и для крепления чалочного крюка в нижней части пластины подвески.

Можно ли заменить чалочный крюк на траверсе?

Да. Именно для этого в конструкции траверсы предусмотрены такелажные скобы СИ в нижней части пластин подвески. Крюк закреплён на скобе и может быть снят и заменён без демонтажа самой траверсы — это существенно продлевает срок службы изделия, поскольку предохранительная защёлка крюка выходит из строя чаще, чем его корпус.

Можно ли изготовить траверсу другой грузоподъёмности или размеров?

Да. Мы изготавливаем траверсы другой грузоподъёмности, конструкции или размеров по ТЗ заказчика. Свяжитесь со специалистами: promstrop@yandex.ru или +7 925 542-26-25.

Что входит в комплект траверсы?

Траверса включает: пространственную рамную конструкцию из профильных труб (две продольные балки, две поперечины), четыре вертикальные пластины подвески, четыре такелажные скобы СИ 1,0 т SAK10P и четыре чалочных крюка типа 320А грузоподъёмностью 2 т. Грузовые стропы и крюк крана в комплект не входят — используются имеющиеся в распоряжении эксплуатанта.

Кузнецов Дмитрий

Ведущий инженер-конструктор, 20+ лет опыта

Специалист по проектированию и сертификации грузозахватных приспособлений для поддонов, паллет и крупногабаритных грузов. Автор более 100 проектов траверс, стрел и захватов для предприятий России. Руководил доработкой конструкции траверсы (ТПИ) ПК 1,5 т 0,99 м × 0,7 м 2019 с обеспечением ремонтопригодности крюков.
