Траверса для профильной трубы с подвижными подвесками
Траверсы (ТПИ) ЛЦ для перемещения пачек профильной трубы. Две модели: ЛЦ 2,0т 1,0м~2,0м х 0,5м 2020 для трубы от 1,5 м и ЛЦ 3,0т 3,0м 2019 для трубы от 3 м. Линейные балочные, масса 65 кг и 130 кг. Изготовление по ТЗ, доставка по РФ.
·
Траверса (ТПИ) ЛЦ 2,0т 1,0м~2,0м х 0,5м 2020 для перемещения пачек профильной трубы
Линейная балочная траверса для профильной трубы
Траверса для профильной трубы
Линейная балочная траверса для профильной трубы
Траверса для профильной трубы
Линейная балочная траверса для профильной трубы
Траверса для профильной трубы

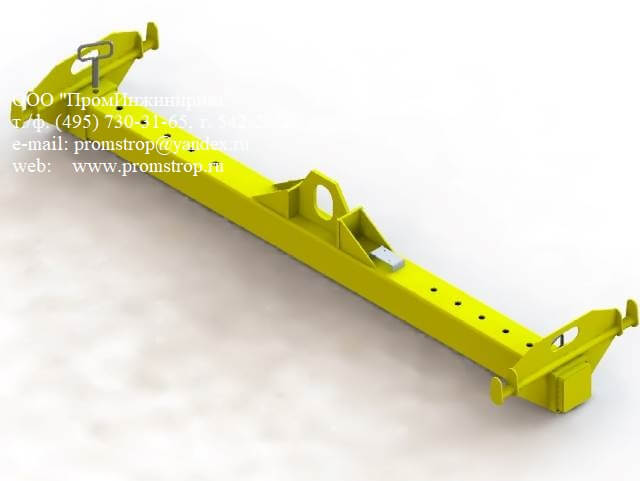

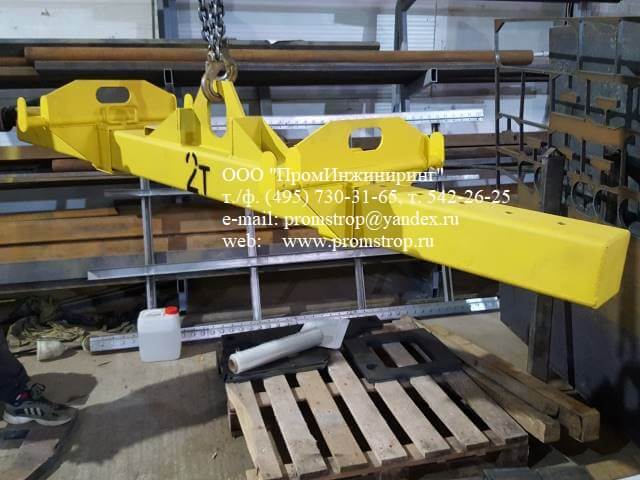

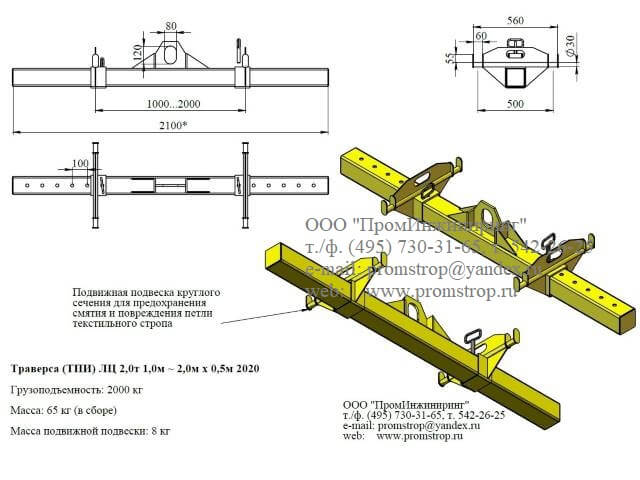

- Траверса (ТПИ) ЛЦ 2,0т 1,0м ~ 2,0м х 0,5м 2020 представляет собой линейную балочную траверсу.
- Балка траверсы представляет собой линейную балку сварной замкнутой коробчатой конструкции из профильного и листового металла. Балка траверсы имеет в средней части сверху вертикальную пластину подвески с отверстием, предназначенным для зацепления крюком грузоподъёмного механизма при работе с краном.
- Для присоединения к траверсе строп используются специальные подвижные подвески, имеющие горизонтальный опорный штырь для установки на него петель строп.
- Для фиксации подвижных подвесок на верхней части балки траверсы и верхней части подвижной подвески выполнены отверстия для размещения быстросъёмного шкворня.

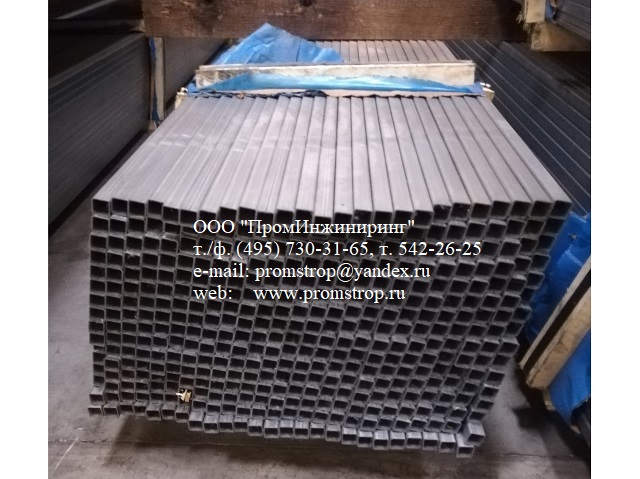

Подходит для перемещения и погрузки профильной трубы длиной от 1,5 метров.
Технические характеристики модели ЛЦ 2,0т
- Грузоподъёмность2,0 т (2000 кг)
- Длина2,11 м
- Ширина0,57 м
- Высота0,31 м
- Масса65 кг
- Тип конструкциилинейная балка, коробчатая
- Подвескиподвижные, шкворень
- Мин. длина трубыот 1,5 м
Траверса (ТПИ) ЛЦ 3,0т 3,0м 2019 для перемещения пачек профильной трубы
Линейная балочная траверса для профильной трубы
Траверса для профильной трубы
Линейная балочная траверса для профильной трубы
Траверса для профильной трубы
Линейная балочная траверса для профильной трубы
Траверса для профильной трубы

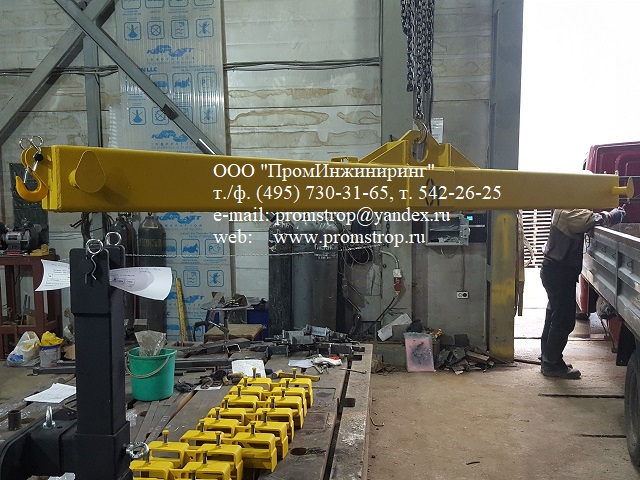

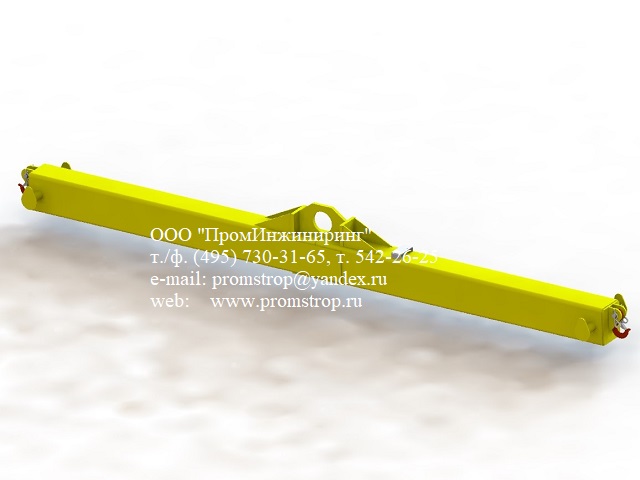

- Траверса (ТПИ) ЛЦ 3,0т 3,0м 2019 предназначена для подъёма и транспортирования груза весом до 1 500 кг грузоподъёмным механизмом с использованием плоских ленточных и круглопрядных текстильных строп СТП и СТКк. Заказчик применяет изготовленную траверсу для перемещения пачек профильной трубы.
- Конструктивно траверса ТПИ - (ТПИ) ЛЦ 3,0т 3,0м 2019 состоит из линейной балочной траверсы. Балка траверсы представляет собой линейную балку сварной замкнутой коробчатой конструкции из профильного металла. В центре балки располагается вертикальная подвеска, состоящая из пластины с отверстием для навешивания траверсы на крюк грузоподъёмного механизма.
- Для соединения с траверсой строп служат специальные подвески, выполненные из стали круглого сечения, и имеющие на своих краях торцевые ограничители для предотвращения поперечного перемещения строп. Расстояние между симметричными подвесками составляет 2 900 мм.
- В качестве дополнительного элемента для присоединения к траверсе строп могут быть использованы грузовые крюки, установленные на торцах балки траверсы.
Подходит для перемещения и погрузки профильной трубы длиной от 3 метров.
Технические характеристики модели ЛЦ 3,0т
- Грузоподъёмность3,0 т (3000 кг)
- Длина3,86 м
- Ширина0,3 м
- Высота0,3 м
- Масса130 кг
- Тип конструкциилинейная балка, коробчатая
- Подвескикруглая сталь, торцевые ограничители
- Расстояние между подвесками2 900 мм
- Мин. длина трубыот 3 м
Сравнение моделей
| Параметр | ЛЦ 2,0т 1,0м~2,0м х 0,5м 2020 | ЛЦ 3,0т 3,0м 2019 |
|---|---|---|
| Грузоподъёмность | 2,0 т (2000 кг) | 3,0 т (3000 кг) |
| Длина | 2,11 м | 3,86 м |
| Ширина | 0,57 м | 0,3 м |
| Высота | 0,31 м | 0,3 м |
| Масса | 65 кг | 130 кг |
| Тип конструкции | линейная балка, коробчатая | линейная балка, коробчатая |
| Материал балки | профильный и листовой металл | профильный металл |
| Подвески | подвижные, шкворень | круглая сталь, торцевые ограничители |
| Расстояние между подвесками | регулируемое | 2 900 мм |
| Мин. длина трубы | от 1,5 м | от 3 м |
| Стропы | специальные подвески с штырём | СТП и СТКк (плоские ленточные и круглопрядные) |
Как выбрать: для трубы длиной от 1,5 до 2 метров подходит модель ЛЦ 2,0т (масса 65 кг). Для трубы от 3 метров с расстоянием между подвесками 2 900 мм нужна модель ЛЦ 3,0т (масса 130 кг). Обе модели — линейные балочные, из сварной замкнутой коробчатой балки.
Похожие траверсы
- Балочная пространственная траверса для профлиста Пространственная балочная конструкция для перемещения профилированного листа.
По вопросам изготовления траверсы другой грузоподъёмности, конструкции или размеров свяжитесь с нашими специалистами:
Часто задаваемые вопросы
Какие модели траверс для профильной трубы есть в каталоге?
В каталоге две модели: Траверса (ТПИ) ЛЦ 2,0т 1,0м~2,0м х 0,5м 2020 для трубы от 1,5 метров и Траверса (ТПИ) ЛЦ 3,0т 3,0м 2019 для трубы от 3 метров.
Как выбрать траверсу для профильной трубы по длине?
Если труба длиной от 1,5 до 2 метров — подойдёт модель ЛЦ 2,0т 2,11 м. Для трубы от 3 метров нужна модель ЛЦ 3,0т 3,86 м с расстоянием между подвесками 2 900 мм.
Какой тип подвесок используется в траверсах для трубы?
У модели ЛЦ 2,0т — специальные подвижные подвески с горизонтальным опорным штырём и быстросъёмным шкворнем для фиксации. У модели ЛЦ 3,0т — подвески из стали круглого сечения с торцевыми ограничителями для предотвращения поперечного перемещения строп.
Какие стропы подходят для траверс?
Для модели ЛЦ 3,0т применяются плоские ленточные и круглопрядные текстильные стропы СТП и СТКк. В качестве дополнительного элемента на торцах балки установлены грузовые крюки.
Из какого материала изготовлена балка траверсы?
Балка траверсы — сварная замкнутая коробчатая конструкция. У модели ЛЦ 2,0т — из профильного и листового металла. У модели ЛЦ 3,0т — из профильного металла.
Можно ли заказать траверсу другой грузоподъёмности или длины?
Да. Изготавливаем траверсы другой грузоподъёмности, конструкции или размеров по ТЗ заказчика. Свяжитесь со специалистами: promstrop@yandex.ru или +7 925 542-26-25.
Работаете ли вы с юридическими лицами?
Работаем только с юридическими лицами и ИП по безналичному расчёту с выделением НДС 22%.
Люди также спрашивают
Что означает ТПИ в обозначении траверсы?
ТПИ — Траверса Пространственная Изделие; в обиходе расшифровывается как Траверса ПромИнжиниринг. Так обозначают класс траверс нашего производства.
Что означает ЛЦ в обозначении?
ЛЦ — линейная траверса: балка сварной конструкции с подвесками для перемещения длинномерных грузов. Применяется для профильной трубы, металлопроката, рельс, труб.
Что такое быстросъёмный шкворень?
Быстросъёмный шкворень — элемент фиксации подвижной подвески траверсы. Устанавливается в отверстия на верхней части балки и верхней части подвески, обеспечивая её быстрое перемещение и надёжную фиксацию в нужном положении.
Что такое стропы СТП и СТКк?
СТП — строп текстильный петлевой, плоский ленточный из полиэстера. СТКк — строп текстильный круглопрядный. Оба типа применяются для зацепления пачек профильной трубы через подвески траверсы ЛЦ 3,0т.
Можно ли перевозить траверсу между объектами?
Да. Масса 65 кг (модель ЛЦ 2,0т) и 130 кг (модель ЛЦ 3,0т) с компактными габаритами позволяют перевозить траверсы между объектами в собранном виде. Это удобно для использования на нескольких стройплощадках или складах профильной трубы.
