Траверса для подъёма и перемещения установки охлаждения

Из заявки заказчика

«Нами был получен запрос: нужна траверса для перемещения установки охлаждения, с обвязкой на раме, краном грузоподъёмностью 16 т, масса установки 7,1 т. Был предоставлен эскиз установки с размерами и указанием положения её центра тяжести.»

Особенности груза

Установка охлаждения имеет достаточно большую массу, в её составе есть объёмные и «нежные» узлы и агрегаты, и по этой причине установка охлаждения смонтирована на силовой раме.

Для удобства перемещения разработчики предусмотрели четыре строповочных узла в виде горизонтальных бобышек с торцевыми крышками для закрепления на них грузовых строп.

Главная особенность установки заключается в большом смещении её центра тяжести от геометрического центра, что определяет дополнительное требование к траверсе — горизонтальность перемещения груза в процессе его транспортировки траверсой с помощью крана.

Точное значение координат центра тяжести, заданное заказчиком, позволяет спроектировать и изготовить траверсу простой рамной конструкции. Для исключения дополнительных операций при сопряжении грузовых строп траверсы с установкой охлаждения рама траверсы должна быть уравновешена таким образом, чтобы в свободном состоянии, будучи закреплённой на крюке крана, она располагалась горизонтально, а её стропы размещались над такелажными бобышками рамы установки.

Реализация подобных рам требует специальных операций центровки и уравновешивания в процессе их изготовления и достигается применением дополнительных уравновешивающих контргрузов.

Для исключения повреждения оборудования установки охлаждения, смонтированного на её раме, было решено применить в качестве строп текстильные стропы из плоской ленты.

Конструктивное решение

Нами было предложено такое конструктивное решение траверсы, подходящее для выполнения поставленной задачи.

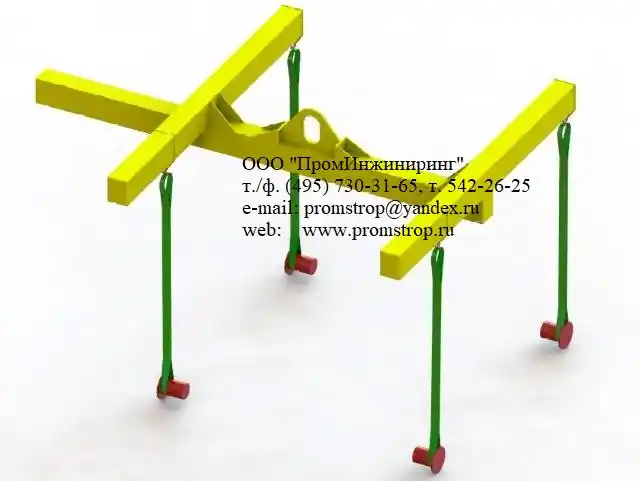

Пространственная рамная траверса для установки охлаждения

Пространственная рамная траверса для установки охлаждения

‹ ›

Пространственная рамная траверса ТПИ ПЦ-8,0т 1,942м х 1,725м грузоподъёмностью 8 тонн.

Описание конструкции

• Конструктивно траверса ТПИ ПЦ-8,0т 1,942м х 1,725м состоит из продольной центральной балки и двух поперечин, закреплённых над продольной балкой.
• Продольная балка оснащена вертикальной пластиной подвески с отверстием для сопряжения с крюком грузоподъёмного механизма.
• Поперечные балки оснащены двумя вертикальными пластинами, имеющими отверстие в нижней части, предназначенное для размещения пальца такелажной скобы типа СИ 3,25т SAK32P, которые служат для сопряжения с грузовыми стропами для зацепления груза.

Технические характеристики

Траверса ТПИ ПЦ-8,0т 1,942м х 1,725м грузоподъёмностью 8000 кг для перемещения установки охлаждения.

Подходит для перемещения и погрузки установки охлаждения со смещённым центром тяжести.

• Грузоподъёмность8,0 т
• Длина3,18 м
• Ширина2,375 м
• Высота0,46 м
• Масса290 кг

Как заказать

1. ЗаявкаПришлите ТЗ, эскиз или опишите задачу: масса, габариты, положение центра тяжести груза, тип крана, строповочные узлы.
2. Расчёт и КПИнженер подготовит расчёт схемы уравновешивания, предложит оптимальную конструкцию и пришлёт коммерческое предложение.
3. СогласованиеУтверждаем чертежи, материалы, сроки и стоимость. При необходимости — вносим правки.
4. ИзготовлениеСварка, сборка, центровка и уравновешивание рамы контргрузами, покраска. Каждое изделие маркируется и проходит испытания нагрузкой 125%.
5. ДоставкаОтгрузка по Москве, России и СНГ. Передаём полный комплект документов.

Глоссарий

Траверса

Грузозахватное приспособление в виде балки или рамы, предназначенное для подъёма длинномерных и крупногабаритных грузов двумя и более точками зацепления. Исключает сжатие груза стропами и снижает нагрузку на крюк крана.

ГЗП

Грузозахватные приспособления — съёмные и несъёмные устройства для захвата, удержания и перемещения груза краном или погрузчиком. Подлежат обязательной маркировке, осмотру, браковке и испытаниям по ТР ТС 010/2011 и ФНП Ростехнадзора.

ТПИ

Траверса ПромИнжиниринг — аббревиатура в маркировке траверс производства компании ПромИнжиниринг. Указывает на авторскую конструкцию предприятия. В маркировке идёт перед типом балки, например ТПИ ПЦ-8,0т.

ПЦ

Пространственная центральная — тип рамной траверсы с центральной подвеской и пространственной рамой для грузов со смещённым центром тяжести. В маркировке указывается после ТПИ, например ТПИ ПЦ-8,0т.

Рамная траверса

Траверса в виде замкнутой рамы (пространственной или плоской) с несколькими точками зацепления. Применяется для крупногабаритных грузов, установок на силовой раме, грузов со смещённым центром тяжести.

Уравновешивающий контргруз

Дополнительный груз, закрепляемый на раме траверсы для компенсации смещения центра тяжести поднимаемого груза. Обеспечивает горизонтальность траверсы и груза в свободном состоянии на крюке крана.

Центр тяжести груза

Точка приложения равнодействующей всех сил тяжести, действующих на груз. Смещение центра тяжести от геометрического центра определяет требования к конструкции траверсы и схеме её уравновешивания.
