Вилочный погрузчик. Термины и определения.
  • Основной рабочий орган погрузчика: грузоподъёмник, включающий мачту (поз. 1) и присоединённую к ней каретку (поз. 2).
  • Каретка погрузчика включает плиту (поз. 3), которая предназначена для сопряжения с ней подъёмных устройств и грузозахватных приспособлений. В зависимости от исполнения плита может быть сплошной или состоящей из двух брусьев, расположенных друг над другом, совместно образующих плиту.
  • Вилы (поз. 4) относятся к основному подъёмному устройству погрузчика (его грузозахватному приспособлению), навешиваются на плиты кареток грузоподъёмника. Кроме вил на погрузчике могут применяться иные грузозахватные приспособления, которые могут навешиваться на плиты каретки или устанавливаться на вилы.
  • Расширитель каретки грузоподъёмника погрузчика присоединяется к его плите и служит в качестве плиты с увеличенными размерами (как правило с увеличенной длиной). После установки на погрузчик расширителя каретки появляется возможность сопряжения грузоподъёмника погрузчика с подъёмными устройствами и грузозахватными приспособлениями для транспортировки грузов с большими размерами. Таким образом, расширитель каретки становится частью грузоподъёмника и не является грузозахватным приспособлением.
  • Удлинитель вил (грузозахватное приспособление) устанавливается поверх штатных вил погрузчика (как чехол), может быть закрытой конструкции (для погрузчиков) или открытой снизу (для штабелеров) и закрепляется на вилах съёмным шкворнем (с установкой за пяткой вил), резьбовым креплением (с упором в корпус вил), несъемным фиксатором (с зацеплением за детали каретки).
  • Расширитель вил (грузозахватное приспособление) может устанавливаться подобно удлинителю вил поверх штатных вил погрузчика и закрепляться на них или может устанавливаться на плиту каретки. Расширитель вил может быть оснащён несъемными вилами в качестве составной части своей силовой рамы. Если расширитель вил не имеет несъемных вил и закрепляется на каретку погрузчика, то его можно отнести к расширителю каретки.

Удлинители на вилы погрузчика: особенности конструкции и применения

Типовые конструкции

Удлинитель вил предназначен для подъема и транспортирования груза весом до 2000кг вилочным погрузчиком.

Технические характеристики:

По вопросам изготовления удлинителей вил другой грузоподъемности, конструкции или размеров свяжитесь с нашими специалистами:

✉ Написать письмо: promstrop@yandex.ru

☎ Позвонить: +74955422625

Ообенности применения удлинителя вил погрузчика

  • Если стоит задача по перемещению длинных или широких грузов с помощью вил погрузчика, то для удобного и безопасного выполнения этой работы длина вил должна быть такой, что бы в контакте с ними находилось не меньше двух третей опорной поверхности перемещаемого груза.
  • Еще одна часто возникающая задача, требующая длинных вил, это выгрузка автомобильного прицепа, когда необходимо снять с прицепа или из кузова автомобиля крупногабаритный груз, а длины штатных вил погрузчика для этого недостаточно.
  • Самое простое, на первый взгляд решение - оснастить погрузчик длинными вилами и работать с ними. Но у этого решения есть два очевидных недостатка: во-первых, необходимость приобретения длинных вил, стоимость которых довольно большая, во-вторых, погрузчик с длинными вилами теряет маневренность при выполнении обычных погрузочных операция в процессе перемещения между стеллажами и другими объектами складских комплексов.
  • Наиболее рационально с технической и экономической точки зрения было бы иметь возможность быстро изменять при необходимости в этом короткие вилы на длинные. Однако, замена вил на погрузчике процедура не очень быстрая и удобная, что связано с особенностью конструкции каретки погрузчика и способа сопряжения её с вилами.
  • Наиболее простым и удобным способом изменения длины вил является применение удлинителей в виде съемных насадок, надеваемых на штатные вилы. Если возникает необходимость применения удлинителей, их установка на вилы не занимает много времени и не составляет большого труда.
  • Ограничением применению удлинителей вил служит их конструктивная толщина, которая должна быть достаточна для обеспечения прочности изделия, но при этом не должна превышать величину просвета под настилом паллета с грузом, которая нормируется и равна 100мм. Толщина удлинителей больше 100мм уже не допустима, так как они не поместятся под паллет. Для удобства работы целесообразно ограничивать толщину удлинителей величиной 90мм, что позволить обеспечить зазор для удобного заведении вил под груз.

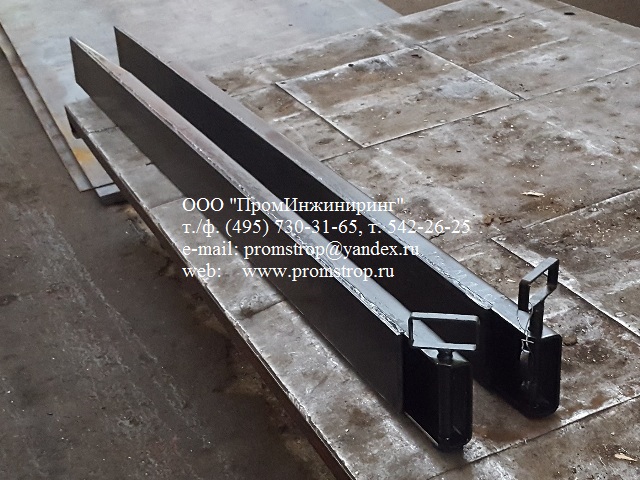

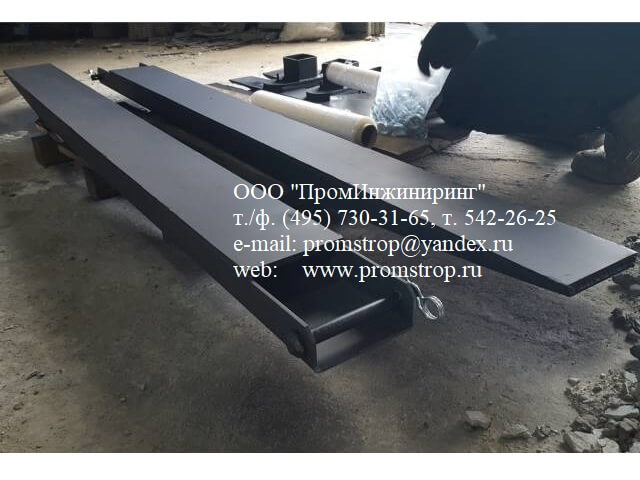

Конструкция удлинителей вил погрузчика

Модели типовых изделий

Грузоподъемность погрузчика с удлинителями вил

  • Грузоподъемность погрузчика, оснащенного удлинителями, будет меньше его номинальной грузоподъемность (без использования удлинителей) за счет уменьшения устойчивости при подъеме груза удаленного относительно каретки на большее расстояние.
  • Для определения максимальной массы груза, поднимаемой погрузчиком с удлинителями вил, можно использовать простейшую оценочную формулу, полученную из условия обеспечения устойчивости погрузчика от опрокидывания.
    • Устойчивость погрузчика от опрокидывания Устойчивость погрузчика с удлинителями от опрокидывания
  • На рисунке обозначены следующие размеры:
    В - Расстояние от центра колеса до каретки (из документации на погрузчик), мм
    С – Координата центра тяжести номинального груза Gн (500мм или 600мм) (из документации на погрузчик), мм
    L – Длина удлинителей вил, мм
    А – Расстояние от центра тяжести груза Gуmax до каретки, мм

    Обозначим:
    Gн – номинальная грузоподъемность погрузчика (из документации на погрузчик), кг
    Gуmax –максимальная грузоподъемность погрузчика с удлинителями вил, кг

    ________Gн*(В+С)
    Gуmax = ------------
    __________В+А

    Пример:
    для В=450мм, С=600мм, А=1250мм, Gн=2000кг получим Gуmax =1235кг



    Для определения номинальной грузоподъемности удлинителей вил при условии равномерного распределения веса груза по их длине можно использовать следующую формулу

    ________Gн*(В+С)
    Gудлин = ------------
    ________В+L*0.5

    где, Gудлин –номинальная грузоподъемность удлинителей вил, кг

    Пример:
    Определение номинальной грузоподъемности удлинителей длиной 2000мм
    Для погрузчика со следующими параметрами В=450мм, С=600мм, L=2000мм, Gн=2000кг получим Gудлин =1448кг

Срок службы удлинителей вил, деформация, расчет на прочность.

Пример из практики эксплуатации навесного оборудования погрузчика.

Нами был получен запрос на проектирование и изготовление насадок на вилы:

Нам нужны удлинители вил погрузчика длиной 2,3 м.
Погрузчик 2,0 т.
Размеры вил погрузчика 33х100х925 мм.
На конце удлинители должны держать груз примерно 1,2 т (+ запас прочности).

Из заявки на проектирование и изготовление СГП

Схема нагружения удлинителей вил из заявки на изготовление

Погрузчик г/п 2т поднимает без опрокидывания груз 2т на плече 0,6м от каретки, при этом момент нагружения 2т*0,6м=1,2тм
Центр тяжести Вашего груза: 2300мм-250мм=2050мм=2,05м
Масса поднимаемого без опрокидывания на этом плече груза: 1,2тм/2,05м=0,585т

Из нашего ответа Заказчику

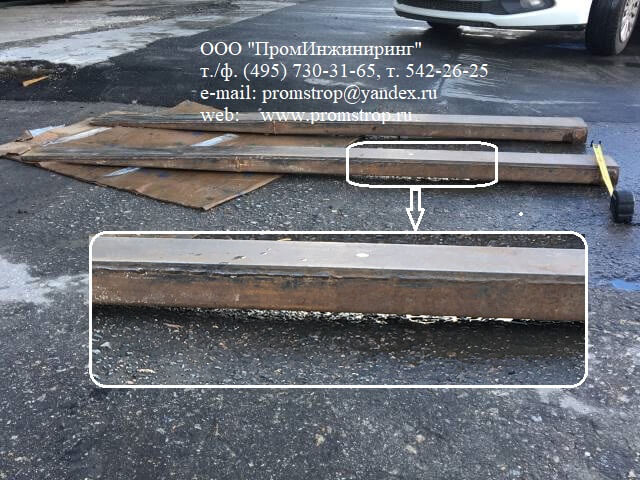

Внешний вид удлинителей вил после трех лет эксплуатации

Погрузчик регулярно, в течение более 3 лет, поднимал с помощью удлинителей длиной 2 метра груз весом 1 тонну, несмотря на то, что предписывалось поднимать не более 800 кг.
Удлинители сейчас прогнулись, и работать ими стало не удобно.
Поэтому, учитывая прошлый опыт, нам хотелось бы иметь удлинители немного длиннее, а именно, 2,3 м. А также с запасом по прочности.
Удлинители, которые у нас сейчас, которые немного погнуты, делали Вы.
Удлинители нам нужны для разгрузки машин с профилем. Разгрузка боковая.
Максимальная нагрузка нужна, когда погрузчик берет пачки с профилем от дальней стены кузова машины. Если вес будет чрезмерным, погрузчик его не возьмет (клюнет), но удлинители останутся ровными.

Из пояснения Заказчика

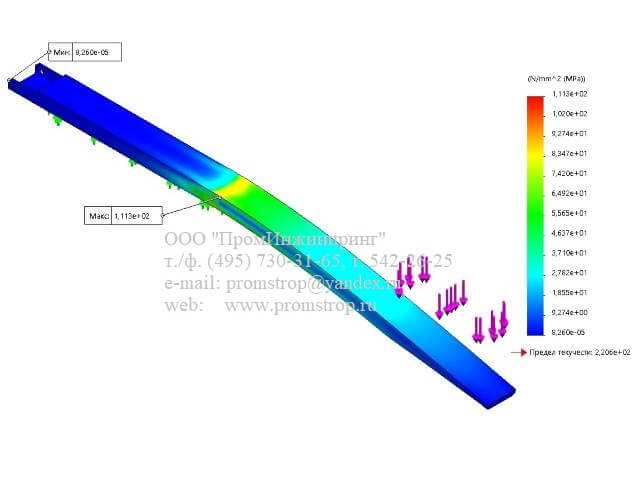

Расчет на прочность удлинителей вил

Расчет на прочность не только позволяет выявить наиболее нагруженное сечение корпуса, которое расположено на участке, где заканчиваются штатные вилы, но и подобрать толщину металла, которая обеспечивает необходимые прочностные характеристики изделия.

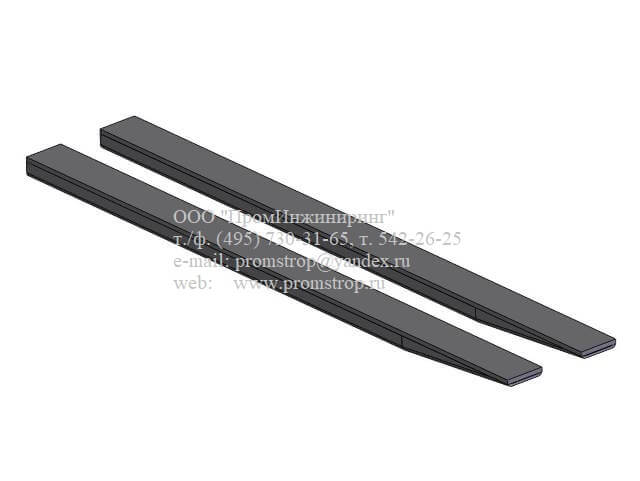

Модель усиленных насадок на вилы для изготовления

По результатам проектирования был изготовлен Удлинитель вил 2,0т 2,3м [вилы 35х100] усиленной конструкции.

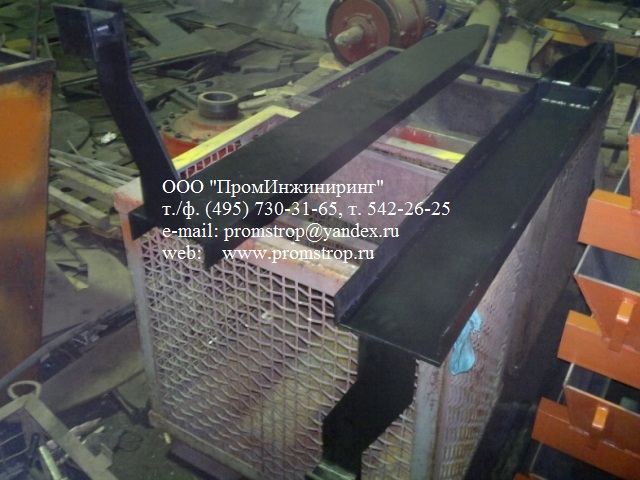

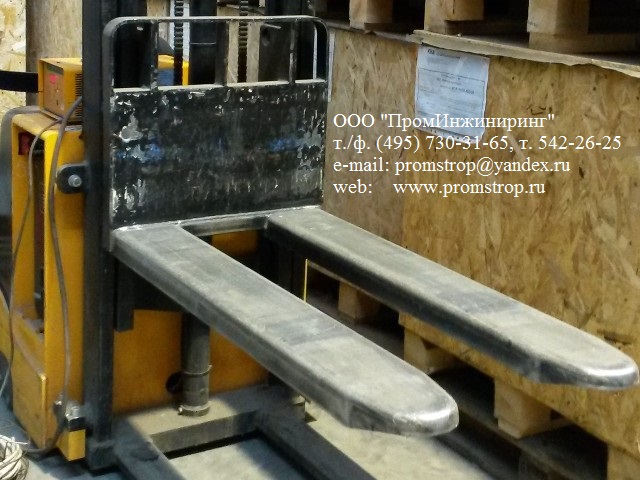

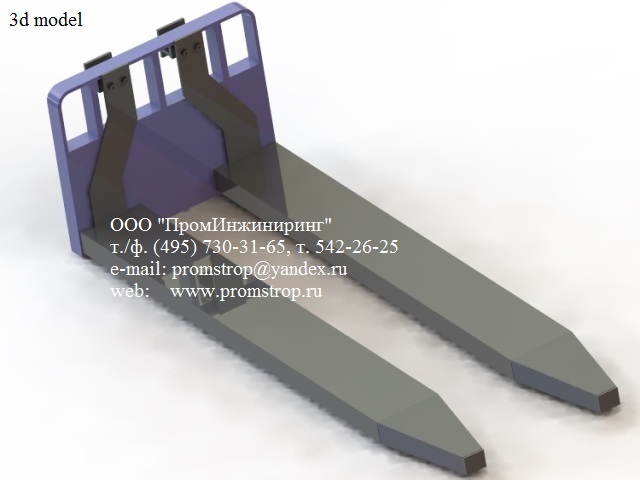

Удлинитель вил штабелера.

Длина 1,6м; 1,8м; 2,0м

Удлинитель вил штабелера предназначен для подъема и транспортирования груза весом до 500кг штабелером.

Технические характеристики:

Подробнее про

Штыревой захват на вилы штабелера

Подробнее про

Удлинитель вил штабелера TISEL ESL12C
