Клещевые захваты для плит перекрытия — 5 моделей от 45 000 ₽
Для монтажа пустотных безпетельных плит ПБ 1200 и ПБ 1500. Грузоподъёмность 2,5–6 тонн. Работают отдельно и в составе траверсы для плит. Паспорт и сертификат ТР ТС 010/2011.
🕒 Страница обновлена: · Проверено техническим советом
Клещевые захваты для плит перекрытия — это съёмные грузозахватные приспособления (СГЗП) для подъёма и монтажа пустотных безпетельных плит ПБ 1200 и ПБ 1500. Захват цепляется за торцевые поверхности плиты, что позволяет работать с плитами без закладных строповочных петель. В каталоге 5 моделей грузоподъёмностью 2,5–6 тонн с запасом прочности 4:1 по ТР ТС 010/2011.
Клещевые захваты для плит перекрытия — грузозахватные приспособления для подъёма и монтажа пустотных безпетельных плит ПБ 1200 и ПБ 1500. Захват цепляется за торцевые поверхности плиты, что позволяет монтировать плиты без закладных петель. В каталоге 5 моделей с грузоподъёмностью от 2,5 до 6 тонн. Производство — Москва, сертификат ТР ТС 010/2011.
Краткая справка
- Модели: 5 — ЗПК 2,5т, ЗП-2,5т-1200-600, ЗП 3,0т, ЗП-ПБ-6,0т, ЗП-5,0т 2021.
- Назначение: монтаж пустотных безпетельных плит ПБ 1200 и ПБ 1500, ребристых плит 1600–2400 мм.
- Грузоподъёмность: 2,5–6 тонн.
- Ширина плиты: 1200–2400 мм.
- Материал: сталь 09Г2С / Ст3сп.
- Запас прочности: 4:1 по ТР ТС 010/2011.
- Масса захватов: 110–850 кг.
- Сертификация: декларация ТР ТС 010/2011, паспорт, протокол испытаний 125%.
- Цена: от 45 000 до 145 000 ₽.
- Срок изготовления: от 5 рабочих дней.
- Гарантия: 12 месяцев.
- Периодичность инспекции: ежемесячно (для ГЗП по ФНП № 461).
Ключевые параметры захватов для плит
- Модели: ЗПК 2,5т, ЗП-2,5т-1200-600, ЗП 3,0т, ЗП-ПБ-6,0т, ЗП-5,0т 2021
- Грузоподъёмность: 2,5–6 тонн
- Ширина плиты: 1200–1500 мм
- Материал: 09Г2С / Ст3сп
- Запас прочности: 4:1 по ТР ТС 010/2011
- Цена: от 45 000 ₽
- Срок изготовления: от 5 рабочих дней
📑 Содержание страницы
Принцип работы клещевых захватов для плит
Все 5 моделей захватов для плит работают по единому принципу обжима торцевых поверхностей. Это позволяет монтировать пустотные безпетельные плиты ПБ 1200 и ПБ 1500, у которых нет закладных строповочных петель. Захват не повреждает бетон — контакт идёт только с торцами.
- Установка на плиту. Подвижные рычаги или лапы разводятся вручную либо через откидную ручку с двумя упорами.
- Зацепление. Прижимные пластины заводятся под торцевые поверхности плиты перекрытия.
- Обжим. Под действием веса плиты рычаги сводятся, прижимные пластины фиксируют плиту за торцы. Чем тяжелее плита, тем сильнее обжим.
- Страховка. Плита дополнительно фиксируется страховочной цепью с укорачивающим крюком — защита от соскальзывания при подъёме.
- Подъём. Захват соединяется с крюком крана через пластину подвески или цепной строп с овальным звеном.
Допустимая геометрия кромки плиты
Для надёжного зацепления кромка плиты должна соответствовать одному из двух типовых профилей:
Для нестандартной геометрии кромки — свяжитесь с инженером: спроектируем захват под ваши плиты.
📐 Инженерный расчёт: Расчёт на прочность клещевого захвата ЗКЛб-KNC 2,0т 1150мм — полный отчёт с формулами, коэффициентами запаса и соответствием ФНП № 461.
📖 Не уверены в выборе? Как выбрать захват для плит и блоков — пошаговое руководство: вес, габариты, тип зацепления, коэффициент запаса.
СГП и СГЗП — в чём разница?
В паспортах, журналах осмотров и проектах производства работ используются сокращения СГП и СГЗП. Многие считают их разными видами оборудования, но это не так. Это полные синонимы, и вот почему.
- СГП — Съёмное Грузозахватное Приспособление
- Это общий термин, который использовался в старой редакции ГОСТ 33715-2015. Он охватывает все устройства, навешиваемые на крюк крана и снимаемые с него: стропы, траверсы, захваты, грейферы и тару.
- СГЗП — Съёмное Грузозахватное Приспособление
- Это официальный термин новой редакции ГОСТ 33715-2025 (введён в действие с 01.01.2026). В пункте 3.1.17 стандарта дано его полное определение: «Устройство для соединения груза с грузозахватным органом крана (например, крюком), которое легко снимается с последнего и отсоединяется от груза».
Итог: СГП и СГЗП — это одно и то же. Разница только в букве «З» (для благозвучия) и в том, что в новом стандарте закрепили именно вариант «СГЗП». В официальных разъяснениях Ростехнадзора эти аббревиатуры тоже используются как равнозначные.
Наши захваты для плит (ЗПК, ЗП-2,5т, ЗП 3,0т, ЗП-ПБ-6,0т) являются СГЗП и соответствуют требованиям ФНП № 461, включая п. 218 (запрет на использование негодных приспособлений).

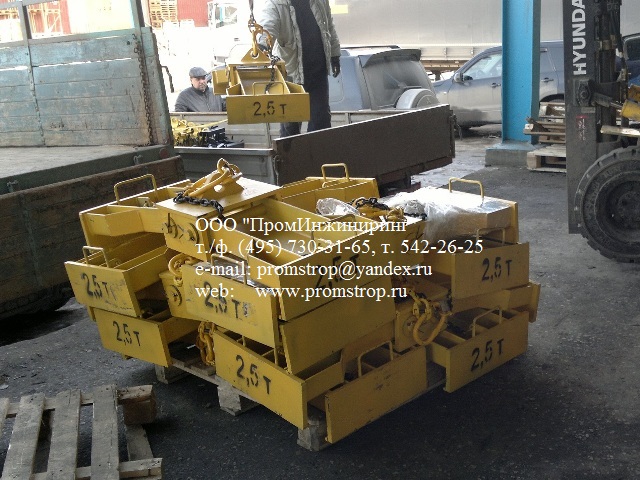

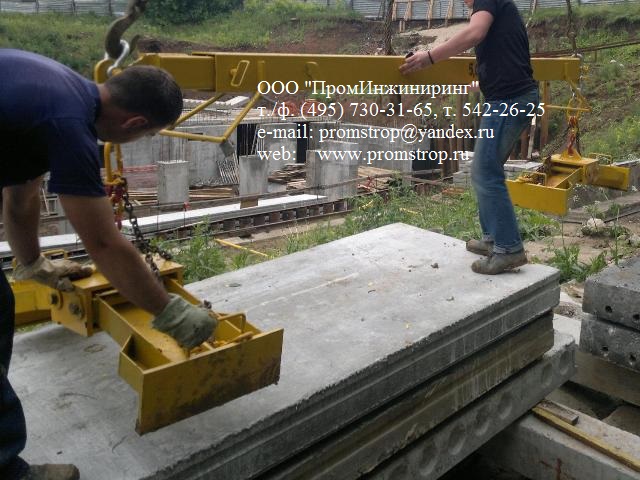

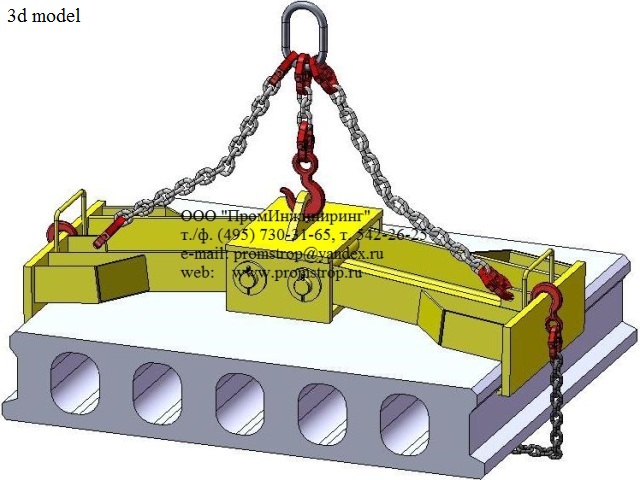

Захват для плит клещевой ЗПК 2,5т / 1200мм
Клещевой захват для монтажа пустотных безпетельных плит перекрытия шириной 1200 мм. Применяется как отдельно для коротких плит, так и в составе траверсы. Имеет цепной строп с овальным звеном для сопряжения с крюком.
🔧 Устройство захвата ЗПК 2,5т / 1200мм
Захват имеет цепной строп с овальным звеном для сопряжения с крюком грузоподъёмного механизма.
Захват предназначен для подъёма и транспортирования пустотных плит перекрытия, не имеющих закладных строповочных элементов. Используется как правило в составе специальной траверсы для монтажа плит перекрытия, но может быть использован и отдельно для работы с короткими плитами.
Клещевой захват может быть использован отдельно без траверсы для перемещения коротких плит. Весь ассортимент плит шириной 1200 мм подходит для подъёма этим захватом. Вес поднимаемой плиты — до 2500 кг на один захват.
- Грузоподъёмность2,5 т
- Длина1,2 м
- Ширина0,5 м
- Масса120 кг
- Ценаот 45 000 ₽

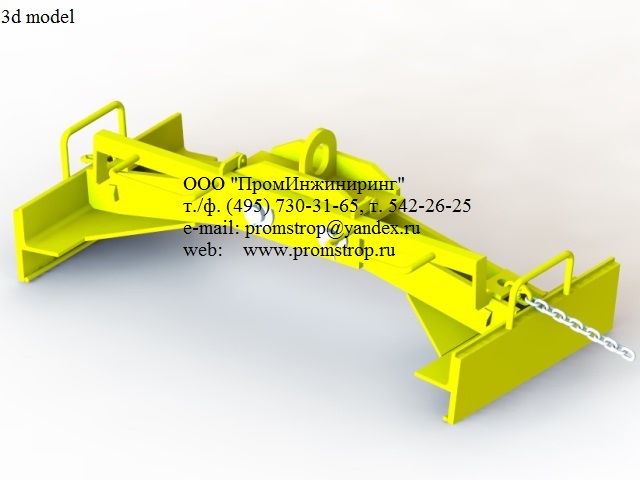

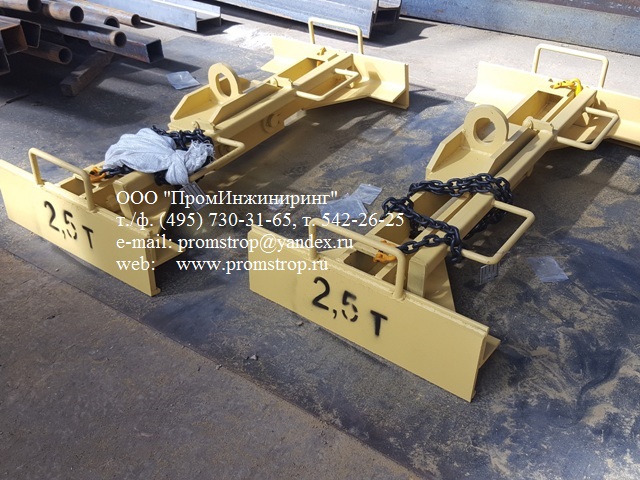

Захват для плит ЗП-2,5т-1200-600 2018
Усовершенствованная модель с системой фиксации рычагов. Работает в двух режимах: индивидуально для коротких плит массой до 2500 кг и в паре с траверсой для плит длиной более 5000 мм. Оснащён страховочной цепью длиной 2,5 м.
🔧 Устройство и режимы работы ЗП-2,5т-1200-600
Режим индивидуальной работы: для подъёма коротких плит массой до 2500 кг используется один захват без присоединения к траверсе. Для сопряжения с крюком грузоподъёмного механизма используется отверстие в вертикальной пластине Корпуса захвата (при необходимости — дополнительный строп).
Режим совместной работы (основной): для подъёма плит длиной более 5000 мм и массой до 5000 кг используются два захвата, сопряжённые с траверсой. В зависимости от длины поднимаемой плиты захваты устанавливаются на расстоянии от 4400 мм до 7400 мм с шагом 500 мм.
Основная корпусная деталь — Корпус, к которому через две оси закреплены подвижные лапы с вертикальной прижимной пластиной для сопряжения с торцевыми поверхностями плит перекрытия. Для удержания лап в раздвинутом положении — подвижный фиксатор. Для сопряжения с балкой траверсы служит отверстие в вертикальной пластине подвески Корпуса.
Для обеспечения безопасности при подъёме плиты захват оснащён страховочной цепью длиной 2,5 м, замыкаемой на укорачивающем крюке.
- Грузоподъёмность2,5 т
- Длина1,2 м
- Ширина0,6 м
- Масса110 кг
- Ценаот 52 000 ₽

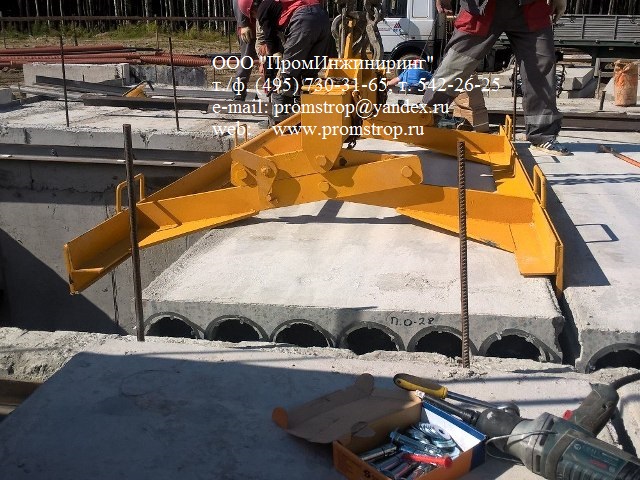

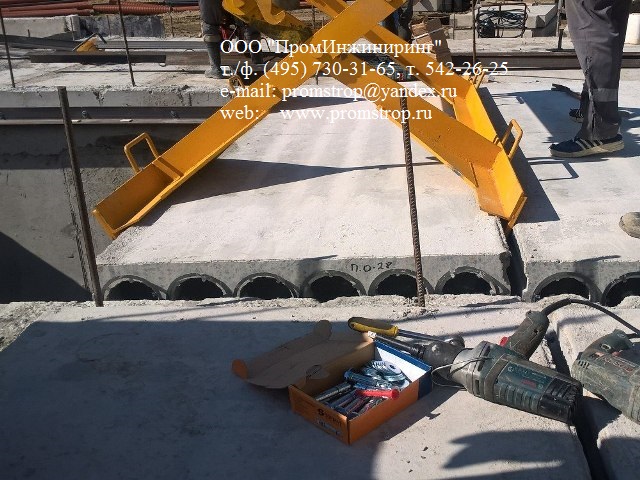

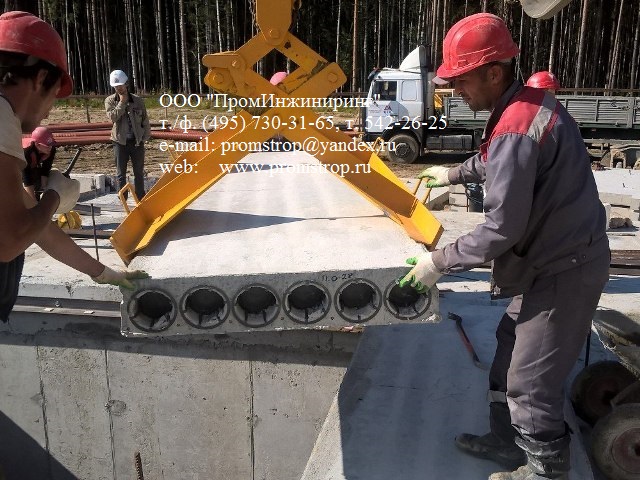

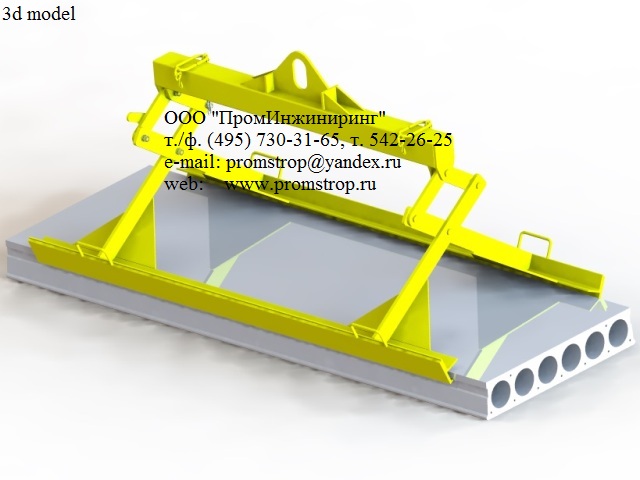

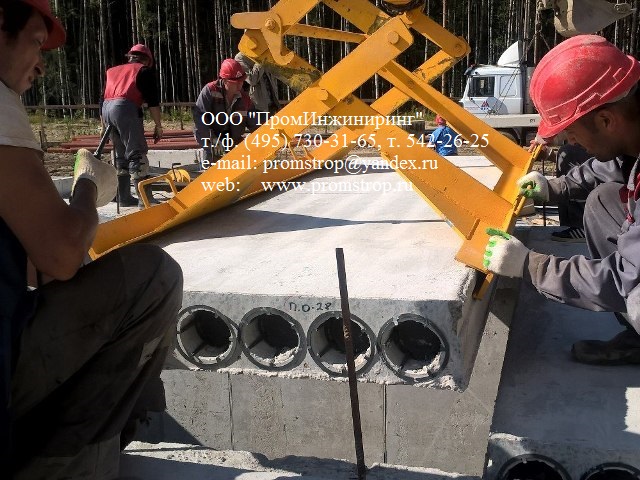

Универсальный захват ЗП 3,0т-1253-167-3000
Универсальный захват для плит ПБ 1200 и ПБ 1500. Работает как отдельно, так и с траверсой. В комплекте страховочные цепи.
🔧 Устройство захвата ЗП 3,0т-1253-167-3000 (СГЗП)
СГЗП состоит из корпуса в виде линейной балки с вертикальной пластиной подвески в средней части для зацепления крюком грузоподъёмного механизма. По краям корпуса — вертикальные пластины с отверстиями для присоединения тяг, связанных с двумя симметричными рычагами. В нижней части рычагов — зацепы для захвата торцевой поверхности плиты.
Для удобства работы СГЗП оснащено откидной ручкой с двумя упорами для фиксации подвижных рычагов в распахнутом положении — это упрощает установку на груз.
Для обеспечения безопасности при подъёме плиты СГЗП оснащено страховочной цепью и укорачивающим крюком для её замыкания.
- Грузоподъёмность3,0 т
- Длина3,0 м
- Ширина1,5 м
- Масса420 кг
- Ценаот 68 000 ₽
🎬 Перемещение плит перекрытия на заводе ЖБИ

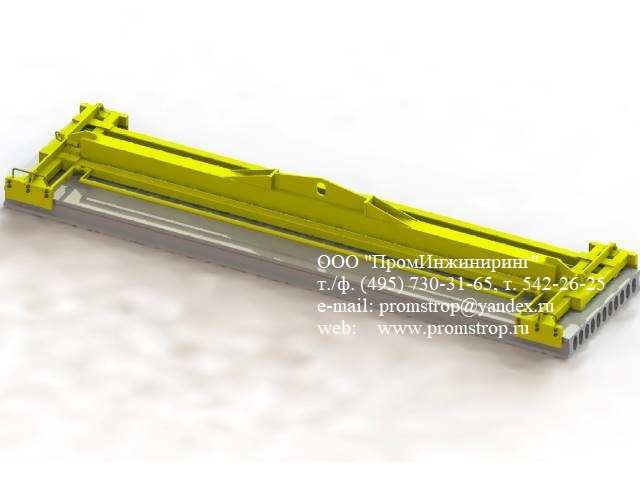

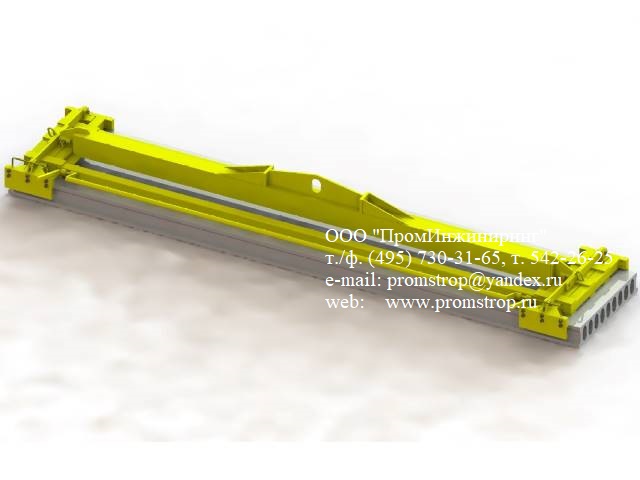

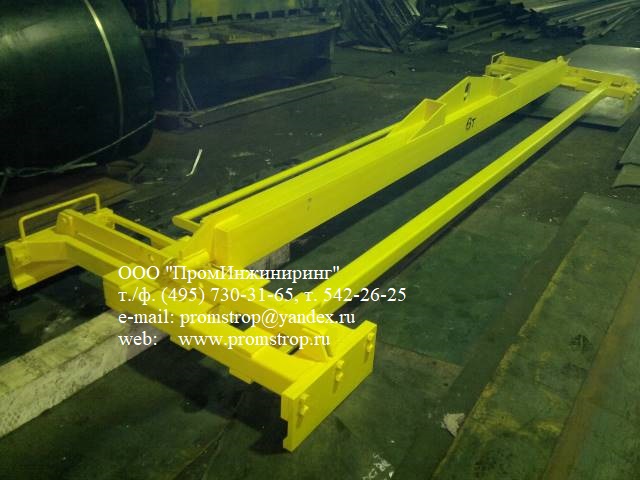

Захват для плит ЗП-ПБ-6,0т-6м 1200~1500
Универсальный захват для плит ПБ 1200х220 и ПБ 1500х220 длиной от 6000 мм. Быстрая настройка на ширину плиты. Неподвижный корпус, две подвижные лапы, откидная ручка. Быстросъёмная ось для присоединения к траверсе.
🔧 Устройство захвата ЗП-ПБ-6,0т-6м 1200~1500
Захват состоит из неподвижного корпуса с двумя вертикальными прижимными пластинами для сопряжения с торцевыми поверхностями плит перекрытия. Пластины выполнены как отдельные детали и присоединяются к корпусу крепежом.
По краям неподвижного корпуса — направляющие для размещения двух подвижных лап. Подвижная лапа состоит из горизонтального корпуса, вертикальной торцевой пластины с отверстиями, рукоятки и кронштейна. К торцевой пластине прижимные пластины крепятся болтами.
С неподвижным корпусом и подвижными лапами соединена балка подвески через четыре тяги. В центральной части балки подвески — вертикальная пластина с отверстием для зацепления крюком грузоподъёмного механизма.
Тяги соединяются с кронштейнами корпуса и лап с помощью пальца, закреплённого гайкой. К балке подвески тяги присоединяются через быстросъёмную ось, закрепляемую в торцевой втулке фиксирующим болтом. Быстросъёмная ось имеет кольцевую канавку для сопряжения с конусным хвостовиком фиксирующего болта.
Настройка на ширину плиты: тяга подвески имеет два отверстия на расстоянии 150 мм друг от друга. При установке оси в крайнее отверстие захват настроен под плиты ПБ 1500х220 шириной 1500 мм. При установке в промежуточное отверстие — под плиты ПБ 1200х220 шириной 1200 мм.
Неподвижный корпус оснащён откидной ручкой с двумя торцевыми упорами для фиксации подвижных лап в выдвинутом положении.
- Грузоподъёмность6,0 т
- Длина6,0 м
- Ширина1,2–1,5 м
- Высота0,64 м
- Масса850 кг
- Ценаот 145 000 ₽
Новые конструкции захватов для плит
Помимо серийных моделей, мы разрабатываем специализированные захваты под нестандартные плиты. Пример новой разработки 2021 года:
Захват ЗП-5,0т 2,2м 1600~2400 2021 для ребристых плит перекрытия
Клещи для ребристых плит перекрытия шириной 1,6 м и 2,4 м. Разработан в 2021 году для монтажа крупноразмерных ребристых плит на промышленных объектах. Грузоподъёмность до 5 тонн. Изготавливается по запросу.
- Грузоподъёмность5,0 т
- Ширина плиты1600–2400 мм
- Длина захвата2,2 м
- Ценаот 95 000 ₽
Изготовление захватов по индивидуальному заказу
Не нашли подходящую модель в каталоге? Мы проектируем и изготавливаем клещевые захваты для плит перекрытия по вашему техническому заданию:
- Любая ширина плиты — от 600 до 3000 мм
- Любая грузоподъёмность — от 0,5 до 12 тонн
- Работа с нестандартной геометрией кромки
- Интеграция с существующей траверсой заказчика
- Срок проектирования и изготовления — 10–14 рабочих дней
Сравнение моделей захватов для плит
| Параметр | ЗПК 2,5т | ЗП-2,5т-1200-600 | ЗП 3,0т | ЗП-ПБ-6,0т | ЗП-5,0т 2021 |
|---|---|---|---|---|---|
| Грузоподъёмность | 2,5 т | 2,5 т | 3,0 т | 6,0 т | 5,0 т |
| Ширина плиты | 1200 мм | 1200 мм | 1200–1500 мм | 1200–1500 мм | 1600–2400 мм |
| Длина захвата | 1,2 м | 1,2 м | 3,0 м | 6,0 м | 2,2 м |
| Масса | 120 кг | 110 кг | 420 кг | 850 кг | — |
| Тип плит | ПБ 1200 | ПБ 1200 | ПБ 1200 / ПБ 1500 | ПБ 1200 / ПБ 1500 | Ребристые 1,6 / 2,4 м |
| Страховочная цепь | 2,5 м | 2,5 м + фиксатор | 2,5 м | 2,5 м + быстросъёмная ось | 2,5 м |
| Работа без траверсы | Да | Да | Да | Нет | Нет |
| Цена | от 45 000 ₽ | от 52 000 ₽ | от 68 000 ₽ | от 145 000 ₽ | от 95 000 ₽ |
| Наличие | В наличии | В наличии | В наличии | В наличии | Под заказ |
⚙️ Калькулятор подбора захвата
Укажите параметры ваших плит, и мы порекомендуем подходящую модель.
🏢 Кейсы наших клиентов
Реальные проекты с указанием результатов. Публикуем с письменного согласия заказчиков.
Завод ЖБИ, Московская область
Монтаж плит ПБ 1200Задача: механизировать процесс разгрузки и складирования пустотных плит ПБ 1200 на складе готовой продукции.
Решение: поставили 4 клещевых захвата ЗПК 2,5т / 1200мм. Провели обучение стропальщиков, передали полный пакет документов.
Результат: скорость разгрузки выросла на 30%, исключены сколы на торцах плит. Захваты работают в 2 смены уже 8 месяцев без нареканий.
Строительная компания, г. Санкт-Петербург
Универсальный захватЗадача: требовался захват для работы с плитами разной ширины (1200 мм и 1500 мм) на одном объекте.
Решение: выбрали ЗП 3,0т-1253-167-3000. Универсальная конструкция позволила быстро перенастраивать захват под нужный размер плиты.
Результат: нулевой брак при монтаже. Захват окупился за 1 месяц по сравнению с арендой техники.
Домостроительный комбинат, г. Екатеринбург
Тяжелые длинномерные плитыЗадача: поднять плиты ПБ 1500 длиной 6 метров и весом 6 тонн на высоту 9-го этажа.
Решение: изготовили ЗП-ПБ-6,0т-6м 1200~1500. Провели испытания нагрузкой 125% на производстве.
Результат: безопасный монтаж сложных плит. Сокращение времени на строповку с 10 до 2 минут.
Технические особенности: ПБ 1200х220, ПБ 1500х220, торцевой захват
Захваты для плит работают с пустотными железобетонными плитами по ГОСТ 9561-2016. Ниже — ключевые параметры плит и типы захватов, которые применяются для их монтажа.
ПБ 1200х220
Пустотная безпетельная плита шириной 1200 мм, высотой 220 мм. Вес 1 м² — 250–320 кг. Монтируется клещевым захватом за торцевые поверхности.
ПБ 1500х220
Пустотная безпетельная плита шириной 1500 мм, высотой 220 мм. Вес 1 м² — 280–350 кг. Требует захват с регулировкой на ширину 1200–1500 мм.
Торцевой захват
Захват за торцевую поверхность плиты через прижимные пластины. Работает по принципу обжима: чем тяжелее плита, тем сильнее фиксация. Запас прочности — 4:1.
Безпетельная плита
Плита без закладных монтажных петель. Для подъёма используют клещевые захваты, которые обжимают торцы. Применяется в жилом и промышленном строительстве.
Траверса для плит
Балка для подвеса двух захватов на расстоянии 4400–7400 мм. Распределяет нагрузку при подъёме длинных плит (от 5000 мм). Работает совместно с захватами ЗПК, ЗП-2,5т, ЗП-ПБ-6,0т.
Схема строповки
Проектный документ с указанием точек захвата, углов наклона строп, допустимых нагрузок. Разрабатывается для каждой модели отдельно.
Инспекция и браковка захватов для плит
Захваты для плит — съёмное грузозахватное приспособление (СГЗП), подлежит регулярной инспекции согласно ФНП № 461 (Приказ Ростехнадзора от 26.11.2020) и ГОСТ 33715-2025.
Периодичность осмотров
| Тип ГЗП | Периодичность |
|---|---|
| Захваты для плит (клещевые) | Ежемесячно |
| Стропы текстильные | Каждые 10 дней |
| Траверсы для плит | Ежемесячно |
| Ежесменный осмотр | Перед каждой сменой |
Что проверяют при инспекции
- Целостность сварных швов корпуса и рычагов.
- Состояние подвижных элементов (рычаги, лапы, пальцы, оси).
- Износ прижимных пластин — не более 2 мм.
- Износ отверстия проушины подвески — не более 10% от начального диаметра.
- Целостность страховочной цепи и укорачивающего крюка.
- Наличие и читаемость маркировки (грузоподъёмность, заводской номер, дата испытаний).
- Отсутствие трещин в основном металле (визуально + при необходимости — капиллярный метод).
- Плавность хода подвижных рычагов без заеданий.
Почему не стоит делать захват для плит своими руками
- Нет расчёта на прочность. Захват работает с нагрузкой 2,5–6 т. Ошибка в расчёте = обрыв при подъёме.
- Нет сертификации. Использование несертифицированного ГЗП — штраф до 400 000 ₽ по ст. 9.1 КоАП РФ.
- Ответственность за травмы. При падении плиты на людей — ст. 216 УК РФ (до 5 лет лишения свободы).
- Отказ в гарантии и страховке. Страховая компания откажет в выплате, если ГЗП не соответствует ТР ТС 010/2011.
Что будет, если сделать захват самостоятельно
- Риск №1: обрыв рычага при подъёме. Без расчёта сварных швов и подбора стали 09Г2С металл может разрушиться при пиковой нагрузке.
- Риск №2: деформация прижимных пластин. Без термообработки и правильного угла зацепа плита соскальзывает при подъёме.
- Риск №3: отказ в приёмке объекта. Ростехнадзор не примет объект с несертифицированным ГЗП.
- Риск №4: невозможность пройти техосмотр крана. Инженер-эксперт зафиксирует несоответствие — кран остановят.
Сколько реально стоит сделать захват для плит 2,5 т самому?
| Металлопрокат (сталь 09Г2С, 130 кг) | от 18 000 ₽ |
| Работы сварщика (НПО, 5-й разряд) | от 25 000 ₽ |
| Мехобработка (токарка, фрезеровка) | от 12 000 ₽ |
| Покраска и грунтовка | от 4 000 ₽ |
| Испытания нагрузкой 125% | от 15 000 ₽ |
| Сертификация ТР ТС 010/2011 | от 40 000 ₽ |
| Итого самостоятельное изготовление | от 114 000 ₽ |
| Наш сертифицированный ЗПК 2,5т / 1200мм | 45 000 ₽ |
Библиотека возражений
Мы проанализировали частые сомнения клиентов и подготовили аргументированные ответы.
❓ Частые вопросы о захватах для плит
Что такое СГЗП и чем он отличается от СГП?
СГП и СГЗП — это одно и то же: съёмное грузозахватное приспособление. Аббревиатура СГП использовалась в старой редакции ГОСТ 33715-2015. В новой редакции ГОСТ 33715-2025 (действует с 01.01.2026) закреплён официальный термин СГЗП — в п. 3.1.17. Разницы в значении нет, только в букве «З» для благозвучия. Оба термина обозначают устройства, навешиваемые на крюк крана и снимаемые с него: стропы, траверсы, захваты, грейферы и тару. Подробнее — в разделе «СГП и СГЗП».
Как работает клещевой захват для плит?
Захват работает по принципу обжима: под действием веса плиты подвижные рычаги сводятся, прижимные пластины фиксируют плиту за торцевые поверхности. Для безопасности используется страховочная цепь с укорачивающим крюком.
Чем отличается ЗП-ПБ-6,0т от других моделей?
ЗП-ПБ-6,0т оснащён быстросъёмной осью и двумя отверстиями на тяге для настройки на ширину 1200 или 1500 мм. Расстояние между отверстиями — 150 мм. Это позволяет быстро перенастроить захват под разные типы плит без замены модели.
Какие захваты подходят для безпетельных плит?
Все модели этой страницы — ЗПК 2,5т, ЗП-2,5т-1200-600, ЗП 3,0т и ЗП-ПБ-6,0т. Они захватывают плиту за торцевые поверхности, что позволяет монтировать пустотные безпетельные плиты ПБ 1200 и ПБ 1500 без закладных петель.
Можно ли использовать захват отдельно без траверсы?
Да, клещевой захват может работать отдельно без траверсы для перемещения коротких плит. Для длинных плит (более 5000 мм) рекомендуется использовать два захвата в составе траверсы для плит — это обеспечит равномерное распределение нагрузки и исключит изгиб.
Какая ширина плиты поддерживается?
ЗПК 2,5т и ЗП-2,5т-1200-600 — для плит шириной 1200 мм. Универсальный ЗП 3,0т — для 1200 и 1500 мм. ЗП-ПБ-6,0т — для 1200–1500 мм с быстрой перестановкой тяг. ЗП-5,0т 2021 — для ребристых плит 1600–2400 мм.
Какие документы прилагаются?
Паспорт изделия, сертификат соответствия ТР ТС 010/2011, протокол испытаний нагрузкой 125% от номинальной. Нормы периодической выбраковки — на странице «Выбраковка грузоподъёмных захватов». По запросу — заключение экспертизы промышленной безопасности.
Есть ли схема строповки и чертежи?
Да, для каждой модели доступны чертежи и схемы строповки. Также смотрите схемы строповки ЖБИ на отдельной странице.
Работаете ли вы с ЮЛ и ИП?
Да, только с юридическими лицами и ИП. Оплата по безналичному расчёту, полный пакет закрывающих документов.
